VAL-US-240/40/3+1-FM

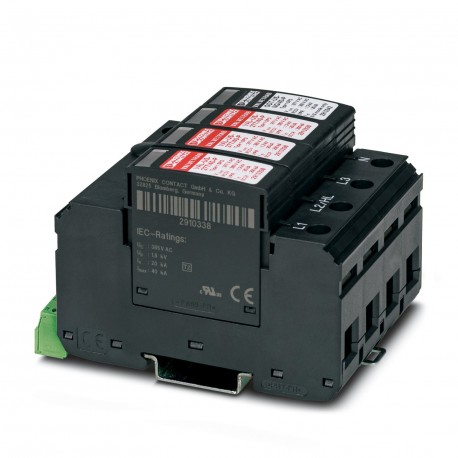

VAL-US-240/40/3+1-FM 2910367 PHOENIX CONTACT Type 2 surge protection device
$0.00米ドル
4346 在庫あり
主な仕様
:T2
注記:2011
タイプ:DIN rail module, two-section, divisible
色:black (RAL 9005)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| T2 | |
| 注記 | 2011 |
| タイプ | DIN rail module, two-section, divisible |
| 色 | black (RAL 9005) |
| 深さ | 65.7 mm (incl. DIN rail 7.5 mm) |
| 幅 | 71 mm |
| 身長 | 98.7 mm |
| ENタイプ | T2 |
| ULタイプ | type 1 |
| 高度 | ≤ 2000 m (amsl) |
| SPDタイプ | 1 |
| 製品タイプ | Surge protection for NEMA power supply units |
| ねじ山 | M5 |
| 取り付けタイプ | DIN rail: 35 mm |
| 材料グループ | I |
| 製品ファミリー | VALVETRAB US |
| 接続名 | Remote fault indicator contact |
| 公称電圧 | 240/415 V AC (Wye) |
| 記事の改訂 | 04 |
| 水平ピッチ | 4 Div. |
| ハウジング材質 | PA 6.6 |
| 汚染度 | 2 |
| 剥ぎ取り長さ | 16 mm |
| 接続方法 | Screw connection |
| 公称周波数 | 50/60 Hz |
| 動作電流 | 5 mA AC ... 750 mA AC |
| 動作電圧 | 5 V AC ... 250 V AC |
| ショック（操作） | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| 締め付けトルク | 3 Nm (1.5 mm² ... 16 mm²) |
| 保護モード | L-N |
| 公称電圧UN | 240/415 V AC (TN-S) |
| スイッチング機能 | Changeover contact |
| 寸法図 | |
| 行動の方向 | 3L-N & N-GND |
| 断熱材 | PA 6.6/PBT |
| ポジション数 | 4 |
| AC動作電流 | 1 A AC |
| 保護の程度 | IP20 (only when all terminal points are used) |
| 公称周波数 fN | 50 Hz (60 Hz) |
| 過電圧カテゴリー | III |
| 材料のCTI値 | 600 |
| 応答時間 tA(LN) | ≤ 25 ns |
| 規格・規制 | EN 60664-1 / EN 61643-11 |
| 振動（操作） | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| 応答時間 tA(L-PE) | ≤ 100 ns |
| 応答時間 tA(N-PE) | ≤ 100 ns |
| IEC電源システム | TN-S |
| IEC試験分類 | II |
| UT(LN)におけるTOV挙動 | 415 V AC (5 s / withstand mode) |
| 規格/仕様 | IEC 61643-11 |
| UT(N-PE)におけるTOV挙動 | 1200 V AC (200 ms / withstand mode) |
| 配電システム | Wye |
| 残留電圧Ures(LN) | ≤ 1.8 kV (at In) |
| 導体断面積 AWG | 15 ... 2 |
| 残留電圧Ures(L-PE) | ≤ 2.2 kV (at In) |
| 残留電圧Ures(N-PE) | ≤ 0.4 kV (at In) |
| 公称放電電流In | 20 kA |
| 導体断面積は剛性 | 1.5 mm² ... 35 mm² |
| サージ保護障害メッセージ | Optical, remote indicator contact |
| 周囲温度（動作） | -40 °C ... 80 °C |
| 相あたりの最大サージ電流 | 40 kA |
| 導体断面積が柔軟 | 1.5 mm² ... 25 mm² |
| 許容湿度（動作） | 5 % ... 95 % |
| 電圧保護レベルアップ(LN) | ≤ 1.8 kV |
| 電圧保護レベルアップ(L-PE) | ≤ 2.2 kV |
| 電圧保護レベルアップ(N-PE) | ≤ 1.5 kV |
| 短絡電流定格 ISCCR | 25 kA |
| 分岐配線の最大バックアップヒューズ | 125 A (gG) |
| 短絡電流定格（SCCR） | 200 kA |
| 電圧保護定格 VPR (LG) | 2000 V |
| 電圧保護定格 VPR (LL) | 2500 V |
| 電圧保護定格 VPR (LN) | 1500 V |
| 電圧保護定格 VPR (NG) | 1200 V |
| UL 94準拠の難燃性評価 | V-0 |
| 公称放電電流 In(8/20) µs | 20 kA |
| 周囲温度（保管/輸送） | -40 °C ... 80 °C |
| 最大放電電流 Imax(8/20) µs | 40 kA |
| 電流遮断定格Ifi(N-PE)に従う | 100 A (305 V AC) |
| 最大連続動作電圧UC(LN) | 385 V AC |
| 最大連続動作電圧UC(L-PE) | 385 V AC |
| 最大連続動作電圧UC(N-PE) | 305 V AC |
| 最大連続動作電圧 MCOV (LG) | 385 V AC |
| 最大連続動作電圧 MCOV (LL) | 750 V AC |
| 最大連続動作電圧 MCOV (LN) | 385 V AC |
| 最大連続動作電圧 MCOV (NG) | 305 V AC |
製品説明
4-channel surge protection device with remote indication contact, for 240/415 V AC, 4 wires plus ground.
