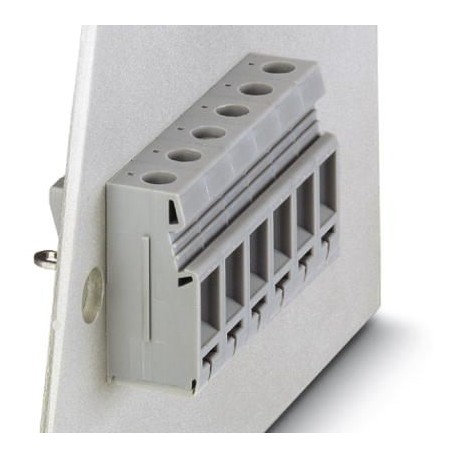

| パラメータ | 価値 |
|---|---|
| 色 | gray |
| 幅 | 10 mm |
| 長さ | 30.2 mm |
| ねじ山 | M4 |
| 接続側 | Outside |
| サイドパネルを開く | nein |
| 板厚 | 1 mm ... 4 mm |
| レベル数 | 1 |
| 汚染度 | 3 |
| 剥ぎ取り長さ | 9 mm |
| 接続方法 | Screw connection |
| 公称電流IN | 41 A |
| 公称電圧UN | 500 V |
| 断熱材 | PA |
| ポジション数 | 1 |
| 定格サージ電圧 | 6 kV |
| 最大負荷電流 | 57 A |
| 過電圧カテゴリー | III |
| 公称断面積 | 6 mm² |
| 接続数 | 2 |
| 最大締め付けトルク | 1.8 Nm |
| 締め付けトルク、最小 | 1.5 Nm |
| 絶縁材料グループ | I |
| 内部円筒ゲージ | A5 |
| 導体断面積 AWG 最大。 | 8 |
| 導体断面積AWG最小。 | 24 |
| 標準に準拠した接続 | IEC 60947-7-1 |
| 導体断面積最大実線。 | 10 mm² |
| 導体断面積(固体)の最小値。 | 0.2 mm² |
| 導体断面積最大可撓性。 | 6 mm² |
| 導体断面積の最小値はフレキシブルです。 | 0.2 mm² |
| UL 94準拠の難燃性評価 | V0 |
| 同じ断面積の 2 つの導体、最大実線。 | 4 mm² |
| 同じ断面積の 2 本の導体、最小実線。 | 0.2 mm² |
| 同じ断面積の導体 2 本、最大撚り線。 | 4 mm² |
| 同じ断面積の 2 本の導体を撚り合わせた最小値。 | 0.2 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ最大。 | 6 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ最小。 | 0.25 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。 | 6 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなしの最小。 | 0.25 mm² |
| 同じ断面積の導体 2 本、撚線、プラスチック スリーブなしのフェルール、最大。 | 2.5 mm² |
| 同じ断面積の導体 2 本、撚り線、プラスチック スリーブなしフェルール、最小。 | 0.25 mm² |
| 同じ断面積の 2 本の導体、撚り線、プラスチック スリーブ付き TWIN フェルール、最大。 | 4 mm² |
| 同じ断面積の 2 本の導体、撚り線、プラスチック スリーブ付き TWIN フェルール、最小。 | 0.5 mm² |
