VS-FSDBPS-OE-937-2,0

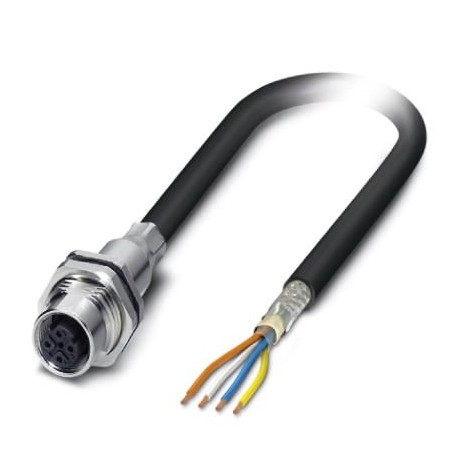

VS-FSDBPS-OE-937-2,0 1402764 PHOENIX CONTACT Network cable
$0.00米ドル
4357 在庫あり
主な仕様
GTIN:4046356631372
注記:Made to Order (non-returnable)
注文キー:1402764
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356631372 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1402764 |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85444210 |
| （主要商業データ） | IP67 |
| （線路特性） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| （電気的特性） | -40 °C ... 90 °C (cable, flexible installation) |
| シールド（主要商業データ） | yes |
| 中国RoHS（ライン特性） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（ライン特性） | Lead 7439-92-1 |
| ケーブルコンセント（主要商業データ） | straight |
| ケーブル径（主要商業データ） | 6.60 mm |
| 1個あたりの重量（梱包を除く） | 151.800 g |
| ケーブル構造（主要商業データ） | 1x4xAWG22/7; SF/TQ |
| ケーブルの長さ（主要商業データ） | 2 m |
| シールド（電気特性） | Plastic-coated aluminum foil, tinned copper braided shield |
| ケーブルの種類（電気特性） | PROFINET railway applications |
| リターンロス（電気特性） | 25 dB (at 4 МHz) |
| 線色（電気特性） | white-blue, orange-yellow |
| ケーブル重量（電気特性） | 70 kg/km |
| ハロゲンフリー（電気特性） | According to EN 50267-2-1 |
| ポジション数（主要商業データ） | 4 |
| 信号速度（電気特性） | 75 c |
| 保護の程度（主要な商業データ） | IP67 |
| ケーブルアウトレット数（主要商業データ） | 1 |
| 全体ねじれ（電気特性） | Star quad |
| 外部シース、色（周囲条件） | black RAL 9005 |
| 外装シース材質（周囲条件） | PE-X |
| 波動インピーダンス（電気特性） | 100 Ω ±5 Ω (f = 100 MHz) |
| AWG信号線（電気特性） | 22 |
| ケーブル構造（電気特性） | 1x4xAWG22/7; SF/TQ |
| 難燃性（電気特性） | EN 60332-1-2 |
| その他の抵抗（電気特性） | Resistance to fuels according to IRM 903, 168 h at 70 °C |
| 電波減衰（電気特性） | 2 dB (with 1 MHz) |
| 耐油性（電気特性） | according to IRM 902, 72 h at 100 °C |
| 導体材料（電気特性） | silver-plated Cu litz wires |
| シールド減衰（電気特性） | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
| 結合抵抗（電気特性） | 200.00 mΩ/m (f ≤ 30 MHz) |
| 試験電圧、ケーブル（電気特性） | 2000 V AC (50 Hz, 5 minutes) |
| 伝送媒体（電気特性） | Copper |
| 動作容量（電気特性） | ≤ 65 pF (core-core) |
| 導体抵抗（電気特性） | ≤ 54.4 Ω/km |
| 保護等級（機械的特性） | IP67 |
| 挿入/撤回サイクル（主要商業データ） | ≥ 100 |
| 外部シース、色（電気特性） | black RAL 9005 |
| 公称電圧、ケーブル（電気特性） | 300 V AC |
| 外装シース材質（電気特性） | PE-X |
| 導体断面積（電気特性） | 4x 0.34 mm² |
| ケーブル外径（電気特性） | 6.6 mm ±0.4 mm |
| 伝送特性（カテゴリー）（材料データ） | CAT5 (IEC 11801:2002) |
| 材料導体絶縁体（電気特性） | Foamed PE |
| 周囲温度（動作）（電気的特性） | -50 °C ... 90 °C (cable, fixed installation) |
| 導体構造信号線（電気特性） | 7x 0.25 mm |
| 絶縁体を含むコア径（電気特性） | approx. 1.5 mm |
| 近端クロストーク減衰量（NEXT）（電気特性） | 73 dB (with 1 MHz) |
| 最小曲げ半径、固定設置（電気特性） | 6 x D |
製品説明
Conect. plug. to be apar. poster wall, PROFINET CAT5 (100 MBit/s) CAT5 (100 MBit/s), 4-pole, halogen-free PE-X, green RAL 6018, shielded, Built-in mounting female, straight, M12-SPEEDCON, coding: D, f
