VS-IP20-IP20-93B-LI/2,0

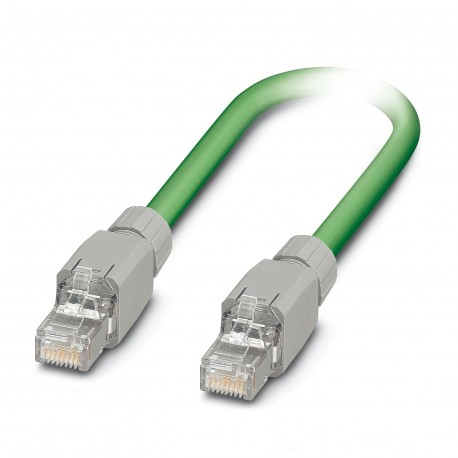

VS-IP20-IP20-93B-LI/2,0 1416131 PHOENIX CONTACT Network cable
$0.00米ドル
4185 在庫あり
主な仕様
:EtherCAT® CAT5 (IEC 11801), 100 Mbps
タイプ:Plug straight RJ45
シールド:Aluminum-coated foil, tinned copper braided shield
ケーブルタイプ:PROFINET PVC stranded CAT5
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EtherCAT® CAT5 (IEC 11801), 100 Mbps | |
| タイプ | Plug straight RJ45 |
| シールド | Aluminum-coated foil, tinned copper braided shield |
| ケーブルタイプ | PROFINET PVC stranded CAT5 |
| センサータイプ | Ethernet |
| ケーブル長 | 2.00 m |
| ケーブルコンセント | straight |
| ケーブル重量 | 67 kg/km |
| 製品タイプ | Data cable preassembled |
| ショートシンボル | 2YY(ST)CY |
| 信号速度 | 0.66 c |
| UL AWMスタイル | 21694 |
| 全体的なひねり | Star quad |
| 定格電流 | 1.75 A |
| 信号実行時間 | 5.3 ns/m |
| 波動インピーダンス | 100 Ω |
| AWG信号線 | 22 |
| ケーブル構造 | 1x4xAWG22/7, SF/TQ |
| ループ抵抗 | ≤ 120.00 Ω/km |
| 記事の改訂 | 04 |
| 難燃性 | according to UL 1685 (CSA FT 4) |
| その他の抵抗 | UV resistant (according to UL 1581, Section 1200) |
| 接続方法 | IDC fast connection |
| 耐油性 | Resistant to oil to a limited extent |
| 導体材料 | Tin-plated Cu litz wires |
| 単線、カラー | white, yellow, blue, orange |
| 伝送速度 | 100 Mbps |
| 結合抵抗 | ≤ 20.00 mΩ/m (at 10 MHz) |
| 汚染度 | 1 |
| 寸法図 | |
| ポジション数 | 4 |
| 伝送媒体 | Copper |
| 保護の程度 | IP20 |
| ケーブル出口の数 | 1 |
| 信号の種類/カテゴリ | PROFINET CAT5 (IEC 11801), 100 Mbps |
| 定格電圧（III/3） | 50 V |
| 外装シース、カラー | green RAL 6018 |
| 材質、内鞘 | PVC |
| 公称電圧、ケーブル | 600 V |
| 外装材 | PVC |
| テスト電圧 コア/コア | 2000 V (50 Hz, 1 min.) |
| 導体断面積 | 4x 0.34 mm² |
| ケーブル外径 | 6.50 mm ±0.2 mm |
| 光シールドカバー | 85 % |
| 厚さ、外皮 | approx. 0.90 mm |
| 材質電線絶縁体 | PE |
| 試験電圧 コア/シールド | 2000.00 V (50 Hz, 1 min.) |
| ケーブルタイプ（略称） | 93B |
| ケーブル絶縁抵抗 | ≥ 500 MΩ*km |
| 挿入/離脱サイクル | ≥ 1000 |
| 絶縁体を含む線径 | 1.55 mm |
| 周囲温度（動作） | -40 °C ... 70 °C (Cable, flexible installation) |
| 導体構造信号線 | 7x 0.25 mm |
| 信号コンタクトあたりの挿入力 | 50.00 N |
| 信号接点あたりの抽出力 | 30 N |
| 近端クロストーク減衰（NEXT） | 80 dB (with 1 MHz) |
| UL 94準拠の難燃性評価 | V0 |
| 伝送特性（カテゴリー） | CAT5 (IEC 11801:2002) |
| 最小曲げ半径、固定設置 | 3 x D |
| 最小曲げ半径、柔軟な設置 | 7 x D |
製品説明
Ready-made PROFINET cable, CAT 5e, shielded, star quad, flexible AWG 22 (7 wires), RAL 6018 (yellow-green), RJ45/IP20 male to RJ45/IP20 male connector, Line, length: 2 m
