VS-M12FSBP-IP67-94C-LI/2,0

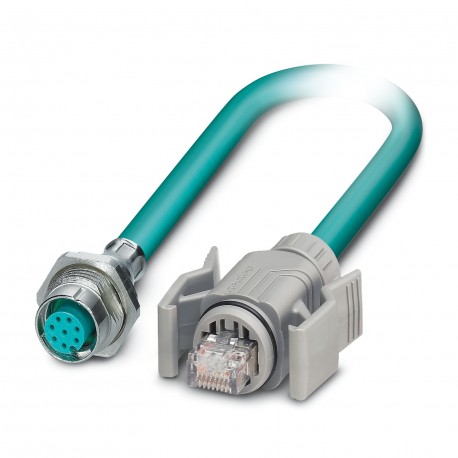

VS-M12FSBP-IP67-94C-LI/2,0 1413324 PHOENIX CONTACT Network cable
$0.00米ドル
3276 在庫あり
主な仕様
:56.3 dB (at 4 МHz)
タイプ:M12
シールド:yes
ケーブルタイプ:Ethernet drag chain CAT5, 4-pair [94C]
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 56.3 dB (at 4 МHz) | |
| タイプ | M12 |
| シールド | yes |
| ケーブルタイプ | Ethernet drag chain CAT5, 4-pair [94C] |
| センサータイプ | Ethernet |
| ケーブル長 | 2.00 m |
| ケーブルコンセント | straight |
| ケーブル重量 | 57 kg/km |
| ハロゲンフリー | according to IEC 60754-1 |
| 製品タイプ | Circular connectors (device side) |
| UL AWMスタイル | 20963 (80°C/30 V) |
| 取り付けタイプ | Screw mounting |
| 全体的なひねり | Four pairs and four fillers to the core |
| ツイストペア | 2 cores to the pair |
| ケーブル容量 | approx. 50 nF/km (at 1 kHz) |
| 信号実行時間 | 5.3 ns/m |
| 波動インピーダンス | 100 Ω ±5 Ω (at 100 MHz) |
| AWG信号線 | 26 |
| ループ抵抗 | ≤ 290.00 Ω/km |
| 難燃性 | according to IEC 60332-1-2 |
| 抗張力 | ≤ 100 N |
| 耐油性 | in accordance with EN 60811-2-1 |
| 導体材料 | Bare Cu litz wires |
| シールド減衰 | 3.2 dB (with 1 MHz) |
| 単線、カラー | white/blue-blue, white/orange-orange, white/green-green, white/brown-brown |
| 伝送速度 | 1 Gbps |
| 導体構造 | 4x2xAWG26/19, S/UTP |
| 結合抵抗 | ≤ 100.00 mΩ/m (at 10 MHz) |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 8 |
| 伝送媒体 | Copper |
| 保護の程度 | IP67 |
| ケーブル出口の数 | 1 |
| 絶縁抵抗 | ≥ 500 MΩ*km |
| 外装シース、カラー | water blue RAL 5021 |
| 公称電圧、ケーブル | ≤ 100 V |
| 外装材 | PUR |
| テスト電圧 コア/コア | 700 V (50 Hz, 1 min.) |
| 導体断面積 | 4x 2x 0.14 mm² |
| ケーブル外径 | 6.90 mm +0.1 mm ... 0.2 mm |
| 光シールドカバー | 90 % |
| 戻り減衰（RL） | 23 dB (at 4 МHz) |
| 厚さ、外皮 | 0.85 mm |
| 材質電線絶縁体 | PP |
| 試験電圧 コア/シールド | 700.00 V (50 Hz, 1 min.) |
| 挿入/離脱サイクル | ≥ 100 |
| 絶縁体を含む線径 | 1 mm |
| 周囲温度（動作） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線 | 19x 0.10 mm |
| 動的荷重容量（曲げ） | Max. bending cycles: 5000000, Bending radius: 7,5 x D, Traversing rate: 3 m/s, Acceleration: 5 m/s² |
| 周囲温度（設置） | -20 °C ... 80 °C |
| 近端クロストーク減衰（NEXT） | 65.3 dB (with 1 MHz) |
| UL 94準拠の難燃性評価 | V2 |
| 伝送特性（カテゴリー） | CAT5 (IEC 11801:2002) |
| 最小曲げ半径、固定設置 | 4 x D |
| 最小の曲げ半径、固定設置 | 28 mm |
| 最小曲げ半径、柔軟な設置 | 8 x D |
| 最小の曲げ半径、可動設置 | 56 mm |
| 電力合計近端クロストーク減衰（PSNEXT） | 62.3 dB (with 1 MHz) |
製品説明
Packaged Ethernet cable, pad, 4 pairs, AWG 26 suitable for power supply chains (19 wires), RAL 5021 (aqua blue), mountain female. incorp. M12, mont. Back/screwed wall c. M16 thread in connector. RJ45/
