VS-M12FSBP-IP67/B-94C-LI/2,0

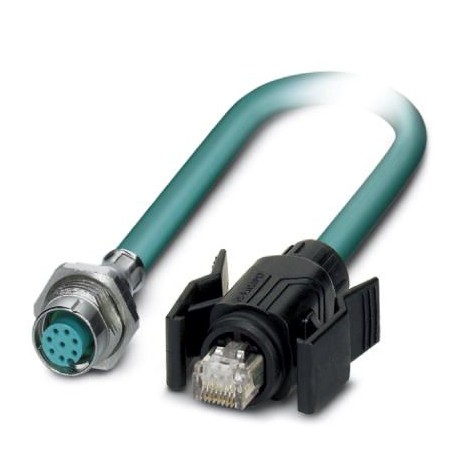

VS-M12FSBP-IP67/B-94C-LI/2,0 1413476 PHOENIX CONTACT Network cable
$0.00米ドル
4965 在庫あり
主な仕様
GTIN:4046356475815
注記:Made to Order (non-returnable)
（ケーブル）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
注文キー:1413476
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356475815 |
| 注記 | Made to Order (non-returnable) |
| （ケーブル） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 注文キー | 1413476 |
| カタログページ | Page 303 (PC-2011) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| 中国RoHS（ケーブル） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（ケーブル） | Lead 7439-92-1 |
| 関税番号 | 85444210 |
| （基準および規制） | -20 °C ... 80 °C (cable, flexible installation) |
| 1個あたりの重量（梱包を除く） | 173.080 g |
| シールド（規格と規制） | Tinned copper braided shield |
| ケーブルの種類（規格と規制） | Ethernet drag chain CAT5 |
| 減衰（基準と規制） | 3.2 dB (with 1 MHz) |
| 配線色（規格・規制） | white/blue-blue, white/orange-orange, white/green-green, white/brown-brown |
| 加速（基準と規制） | 5 m/s² |
| ケーブル重量（規格および規制） | 57 kg/km |
| 汚染度（周囲条件） | 3 |
| ハロゲンフリー（規格・規制） | according to IEC 60754-1 |
| ポジション数（周囲条件） | 8 |
| UL AWMスタイル（規格と規制） | 20963 (80°C/30 V) |
| 全体的なひねり（基準と規制） | Four pairs and four fillers to the core |
| ツイストペア（規格と規制） | 2 cores to the pair |
| ケーブル容量（規格と規制） | approx. 50 nF/km (at 1 kHz) |
| 保護の程度（主要な商業データ） | IP67 |
| 信号実行時間（規格と規制） | 5.3 ns/m |
| 波動インピーダンス（規格・規制） | 100 Ω ±5 Ω (at 100 MHz) |
| AWG信号線（規格と規制） | 26 |
| ケーブル構造（規格と規制） | 4x2xAWG26/19; S/UTP |
| ループ抵抗（規格と規制） | ≤ 290.00 Ω/km |
| 通過速度（基準および規制） | 3 m/s |
| 難燃性（規格・規制） | according to IEC 60332-1-2 |
| リターンロス（RL）（規格と規制） | 23 dB (at 4 МHz) |
| 耐油性（規格・規制） | according to EN 60811-2-1 |
| 導体材料（規格・規制） | Bare Cu litz wires |
| 結合抵抗（規格・規制） | ≤ 100.00 mΩ/m (at 10 MHz) |
| 信号の種類/カテゴリー（規格および規制） | Ethernet CAT5 (IEC 11801), 1 Gbps |
| GRPの引張強度（規格と規制） | ≤ 100 N |
| 絶縁抵抗（規格・規制） | ≥ 500 MΩ*km |
| 外装シース、色（規格・規制） | water blue RAL 5021 |
| 公称電圧、ケーブル（規格および規制） | ≤ 100 V |
| 外皮の厚さ（規格・規則） | 0.85 mm |
| 外装シース材質（規格・規則） | PUR |
| 試験電圧コア/コア（規格および規制） | 700 V (50 Hz, 1 min.) |
| 導体断面積（規格および規制） | 4x 2x 0.14 mm² |
| 光シールドカバー（規格および規制） | 90 % |
| 曲げサイクル数（規格および規制） | 5000000 |
| 試験電圧コア/シールド（規格および規制） | 700 V (50 Hz, 1 min.) |
| ケーブルの種類（略称）（規格・規則） | 94C |
| ケーブル外径D（規格・規制） | 6.9 mm +0.1 mm ... 0.2 mm |
| UL 94準拠の難燃性評価（一般データ） | V2 |
| 材料導体絶縁（規格および規制） | PP |
| 代替の短い製品説明（周囲条件） | Ethernet cable |
| 周囲温度（動作）（規格・規制） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 19x 0.10 mm |
| 周囲温度（設置）（規格・規制） | -20 °C ... 80 °C |
| 絶縁体を含むコア径（規格・規制） | 1 mm |
| 近端クロストーク減衰（NEXT）（規格および規制） | 65.3 dB (with 1 MHz) |
| 周囲温度（保管・輸送）（規格・規制） | -20 °C ... 80 °C |
| 最小曲げ半径、固定設置（規格および規制） | 4 x D |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 8 x D |
| 最小曲げ半径、ドラッグチェーンの用途（規格および規制） | 7,5 x D |
| 電力合計近端クロストーク減衰量（PSNEXT）（規格および規制） | 62.3 dB (with 1 MHz) |
製品説明
Confected Ethernet cable, shielded, 4 pairs, AWG 26 suitable for supply chains (19 wires), RAL 5021 (aqua blue), female mount. incorp. M12, mont. Back/screwed wall c. M16 thread in connector. RJ45/IP6
