在庫あり 注目商品
VS-M12MSD/ 2,0-93X OD

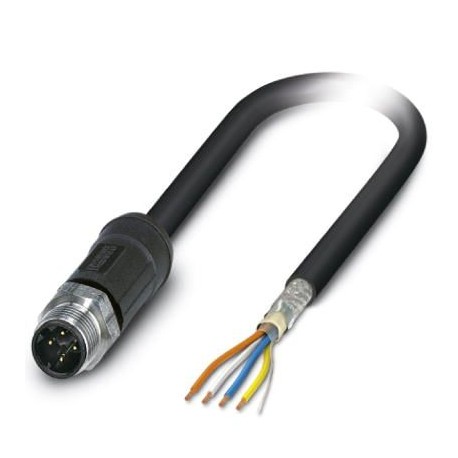

VS-M12MSD/ 2,0-93X OD 1454202 PHOENIX CONTACT Network cable
$56.89米ドル
221 在庫あり
主な仕様
GTIN:4046356568814
注記:Made to Order (non-returnable)
（ケーブル）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
注文キー:1454202
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356568814 |
| 注記 | Made to Order (non-returnable) |
| （ケーブル） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 注文キー | 1454202 |
| カタログページ | Page 159 (C-4-2013) |
| 梱包単位 | 1 pc |
| （寸法） | IP69K |
| 原産国 | DE (Germany) |
| 中国RoHS（ケーブル） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（ケーブル） | Lead 7439-92-1 |
| 関税番号 | 85444210 |
| （周囲条件） | PROFINET CAT5 (IEC 11801), 100 Mbps |
| 連絡先資料（一般） | CuSn |
| 材質、ローレット（一般） | Stainless steel |
| シーリング材（一般） | FPM |
| コーディング（周囲条件） | D - data |
| トルク（周囲条件） | 0.4 Nm (M12 connector) |
| （基準および規制） | -40 °C ... 90 °C (cable, flexible installation) |
| グリップ本体材質（一般） | PP |
| 規格名称（材質） | M12 connector |
| 規格・規制（材料） | IEC 61076-2-101 |
| 保護等級（寸法） | IP65 |
| コンタクトキャリア材料（一般） | PP |
| 接触面材質（一般） | Ni/Au |
| 定格電圧（周囲条件） | 48 V AC |
| ステータス表示（周囲条件） | No |
| 1個あたりの重量（梱包を除く） | 173.300 g |
| ケーブルの長さ（主要商業データ） | 2 m |
| シールド（規格と規制） | Plastic-coated aluminum foil, tinned copper braided shield |
| ケーブルの種類（規格と規制） | PROFINET outdoors |
| 配線色（規格・規制） | white-blue, orange-yellow |
| ケーブル重量（規格および規制） | 81 g/m |
| 汚染度（周囲条件） | 3 |
| ハロゲンフリー（規格・規制） | According to EN 50267-2-1 |
| ポジション数（周囲条件） | 4 |
| 信号速度（規格と規制） | 66 c |
| 煙の毒性（基準と規制） | BS 6853 B.1 |
| 全体的なひねり（基準と規制） | Star quad |
| 信号の種類/カテゴリ（周囲条件） | Ethernet CAT5 (IEC 11801), 100 Mbps |
| 基準/規制（周囲条件） | M12 connector IEC 61076-2-101 |
| 波動インピーダンス（規格・規制） | 100 Ω ±5 Ω (f = 100 MHz) |
| AWG信号線（規格と規制） | 22 |
| ケーブル構造（規格と規制） | 1x4xAWG22/7; SF/TQ |
| 40°Cでの定格電流（周囲条件） | 4 A |
| 周囲温度（動作）（寸法） | -40 °C ... 105 °C |
| 難燃性（規格・規制） | EN 60332-1-2 |
| その他の耐性（規格・規制） | Resistance to fuels according to IRM 903, 168 h at 70 °C |
| 耐油性（規格・規制） | according to IRM 902, 72 h at 100 °C |
| 導体材料（規格・規制） | silver-plated Cu litz wires |
| ヒューム腐食性（基準および規制） | EN 50267-2-2 |
| シールド減衰（規格と規制） | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
| 結合抵抗（規格・規制） | 200.00 mΩ/m (f ≤ 30 MHz) |
| 試験電圧、ケーブル（規格および規制） | 2000 V AC (50 Hz, 5 minutes) |
| 動作容量（規格および規制） | ≤ 65 pF (core-core) |
| 導体抵抗（規格・規制） | ≤ 54.4 Ω/km |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| 挿入/抜去サイクル（周囲条件） | ≥ 100 |
| UL 94準拠の難燃性評価（材料） | V0 |
| 煙の濃度（基準および規制） | BS 6853 D.8.7 |
| 外装シース、色（規格・規制） | black RAL 9005 |
| 公称電圧、ケーブル（規格および規制） | 300 V AC |
| 外皮の厚さ（規格・規則） | ≥ 0.8 mm |
| 外装シース材質（規格・規則） | PE-X |
| 導体断面積（規格および規制） | 4x 0.34 mm² |
| 光シールドカバー（規格および規制） | 100 % |
| ケーブルの種類（略称）（規格・規則） | 93X |
| ケーブル外径D（規格・規制） | 7.25 mm ±0,3 mm |
| 材料導体絶縁（規格および規制） | PE-X |
| 周囲温度（動作）（規格・規制） | -50 °C ... 90 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 7x 0.25 mm |
| 鉄道車両の防火対策（規格・規則） | BS 6853 (Category Ia, Ib, II) |
| 絶縁体を含むコア径（規格・規制） | 1.95 mm |
| 最小曲げ半径、固定設置（規格および規制） | 6 x D |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 10 x D |
製品説明
Network cable, Ethernet CAT5 (100 MBit/s), PROFINET CAT5 (100 MBit/s), 4-pole halogen-free, shielded, Straight M12 connector, coding: D / IP69K, to free cable end, cable length: 2 m, for outdoor appli
