VS-M12MSD-RJ45QX-933/ 5,0 IFM

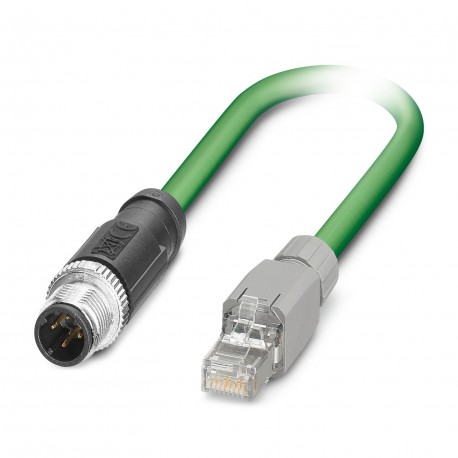

VS-M12MSD-RJ45QX-933/ 5,0 IFM 1575424 PHOENIX CONTACT Cable
$0.00米ドル
3614 在庫あり
主な仕様
GTIN:4046356434317
注記:Made to Order (non-returnable)
注文キー:1575424
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356434317 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1575424 |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85444290 |
| 最小注文数量 | 50 pc |
| （線路特性） | No hazardous substances above threshold values |
| （電気的特性） | -40 °C ... 70 °C (cable, flexible installation) |
| （機械的特性） | -20 °C ... 70 °C (cable, flexible installation) |
| シールド（主要商業データ） | yes |
| 中国RoHS（ライン特性） | Environmentally friendly use period: unlimited = EFUP-e |
| ケーブル径（主要商業データ） | 6.50 mm |
| 1個あたりの重量（梱包を除く） | 350.000 g |
| ケーブル構造（主要商業データ） | 1x4xAWG22/7; SF-UTP |
| ハウジング材質（周囲条件） | TPU/PA |
| ケーブルの長さ（主要商業データ） | 2 m |
| シールド（電気特性） | Aluminum-coated foil, tinned copper braided shield |
| ケーブルの種類（電気特性） | PROFINET PVC stranded CAT5 |
| 線色（電気特性） | White, yellow, blue, orange |
| ケーブル重量（電気特性） | 67 kg/km |
| ポジション数（主要商業データ） | 4 |
| 信号速度（電気特性） | 0.66 c |
| UL AWMスタイル（電気特性） | 21694 |
| 保護の程度（主要な商業データ） | IP67/IP20 |
| 全体ねじれ（電気特性） | Star quad |
| 外部シース、色（周囲条件） | green-yellow RAL 6018 |
| 外装シース材質（周囲条件） | PVC |
| 信号実行時間（電気的特性） | 5.3 ns/m |
| 波動インピーダンス（電気特性） | 100 Ω ±15 Ω (at 100 MHz) |
| AWG信号線（電気特性） | 22 |
| ケーブル構造（電気特性） | 1x4xAWG22/7; SF/TQ |
| 難燃性（電気特性） | according to UL 1685 (CSA FT 4) |
| その他の抵抗（電気特性） | UV resistant According to UL 1581, Section 1200 |
| 電波減衰（電気特性） | 2.1 dB (with 1 MHz) |
| 耐油性（電気特性） | Resistant to oil to a limited extent |
| ケーブル略語（電気特性） | 2YY(ST)CY |
| 導体材料（電気特性） | Tin-plated Cu litz wires |
| 結合抵抗（電気特性） | ≤ 20.00 mΩ/m (at 10 MHz) |
| 伝送媒体（電気特性） | Copper |
| 挿入/撤回サイクル（主要商業データ） | ≥ 100 |
| 絶縁抵抗（電気特性） | ≥ 500 MΩ*km |
| 外部シース、色（電気特性） | green RAL 6018 |
| 材質、内部シース（電気特性） | PVC |
| 公称電圧、ケーブル（電気特性） | 600 V |
| 外装シース材質（電気特性） | PVC |
| 試験電圧 コア/コア（電気特性） | 2000 V (50 Hz, 1 min.) |
| 導体断面積（電気特性） | 4x 0.34 mm² |
| ケーブル外径（電気特性） | 6.5 mm ±0.2 mm |
| 光シールドカバー（電気特性） | 85 % |
| 試験電圧 コア/シールド（電気特性） | 2000 V (50 Hz, 1 min.) |
| 伝送特性（カテゴリー）（材料データ） | CAT5 (IEC 11801:2002) |
| 材料導体絶縁体（電気特性） | PE |
| 周囲温度（動作）（電気的特性） | -40 °C ... 70 °C (cable, fixed installation) |
| 周囲温度（動作）（機械特性） | -25 °C ... 70 °C (cable, fixed installation) |
| 導体構造信号線（電気特性） | 7x 0.25 mm |
| 絶縁体を含むコア径（電気特性） | 1.55 mm |
| 近端クロストーク減衰量（NEXT）（電気特性） | 80 dB (with 1 MHz) |
| 最小曲げ半径、固定設置（電気特性） | 3 x D |
| 最小曲げ半径、フレキシブルな設置（電気特性） | 7 x D |
製品説明
Ready-made PROFINET cable, type B, CAT5e, shielded, star quad, flexible AWG 22 (7 wires), RAL 6018 (yellow-green), M12, 4 poles, D-coded, to RJ45 connector, length: 5 m, customer variant
