在庫あり 注目商品
VS-OE-OE-936-100,0

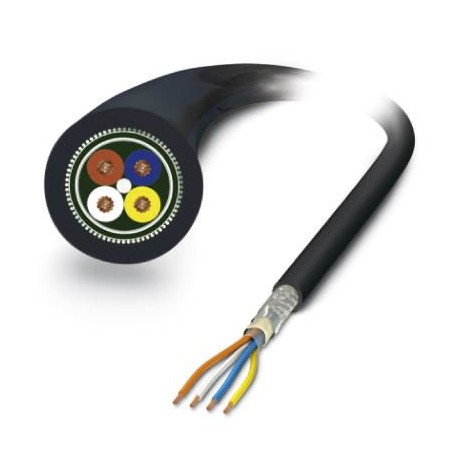

VS-OE-OE-936-100,0 1416570 PHOENIX CONTACT Network cable
$0.00米ドル
3585 在庫あり
主な仕様
GTIN:4046356479264
注記:Made to Order (non-returnable)
（ケーブル）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
注文キー:1416570
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356479264 |
| 注記 | Made to Order (non-returnable) |
| （ケーブル） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 注文キー | 1416570 |
| カタログページ | Page 240 (PC-2009) |
| 梱包単位 | 1 pc |
| （一般データ） | -40 °C ... 90 °C (cable, flexible installation) |
| 原産国 | DE (Germany) |
| 中国RoHS（ケーブル） | Environmentally Friendly Use Period = 50 |
| 関税番号 | 85444290 |
| シールド（一般データ） | Plastic-coated aluminum foil, tinned copper braided shield |
| ケーブルタイプ（一般データ） | PROFINET railway applications |
| 減衰（一般データ） | 2 dB (with 1 MHz) |
| 配線色（一般データ） | white-blue, orange-yellow |
| ケーブル重量（一般データ） | 81 g/m |
| ハロゲンフリー（一般データ） | According to EN 50267-2-1 |
| 信号速度（一般データ） | 66 c |
| 煙の毒性（一般データ） | BS 6853 B.1 |
| 全体的なねじれ（一般データ） | Star quad |
| 波動インピーダンス（一般データ） | 100 Ω ±5 Ω (f = 100 MHz) |
| AWG信号線（一般データ） | 22 |
| ケーブル構造（一般データ） | 1x4xAWG22/7; SF/TQ |
| 難燃性（一般データ） | EN 60332-1-2 |
| その他の耐性（一般データ） | Resistance to fuels according to IRM 903, 168 h at 70 °C |
| リターンロス（RL）（一般データ） | 35 dB (at 4 МHz) |
| ポジション数（寸法） | 4 |
| 耐油性（一般データ） | according to IRM 902, 72 h at 100 °C |
| 導体材料（一般データ） | silver-plated Cu litz wires |
| ヒューム腐食性（一般データ） | EN 50267-2-2 |
| シールド減衰（一般データ） | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
| 信号の種類/カテゴリ（寸法） | PROFINET CAT5 (IEC 11801:2002), 100 Mbps |
| 結合抵抗（一般データ） | 200.00 mΩ/m (f ≤ 30 MHz) |
| 試験電圧、ケーブル（一般データ） | 2000 V AC (50 Hz, 5 minutes) |
| 動作容量（一般データ） | ≤ 65 pF (core-core) |
| 導体抵抗（一般データ） | ≤ 54.4 Ω/km |
| 信号の種類/カテゴリ（一般データ） | PROFINET CAT5 (IEC 11801), 100 Mbps |
| 1個あたりの重量（梱包を除く） | 7,527.000 g |
| 煙の濃度（一般データ） | BS 6853 D.8.7 |
| 外装シース、色（一般データ） | black RAL 9005 |
| ケーブルの長さ（主要商業データ） | 100 m |
| 公称電圧、ケーブル（一般データ） | 300 V AC |
| 外皮厚さ（一般データ） | ≥ 0.8 mm |
| 外装シース材質（一般データ） | PE-X |
| 導体断面積（一般データ） | 4x 0.34 mm² |
| 光シールドカバー（一般データ） | 100 % |
| ケーブルタイプ（略称）（一般データ） | 936 |
| ケーブル外径D（一般データ） | 7.25 mm ±0,3 mm |
| 材料導体絶縁体（一般データ） | PE-X |
| 周囲温度（動作）（一般データ） | -50 °C ... 90 °C (cable, fixed installation) |
| 導体構造信号線（一般データ） | 7x 0.25 mm |
| 鉄道車両の防火対策（一般データ） | BS 6853 (Category Ia, Ib, II) |
| 絶縁体を含むコア径（一般データ） | 1.95 mm |
| リモートクロストーク減衰（FEXT）（一般データ） | 80 dB (with 1 MHz) |
| 近端クロストーク減衰（NEXT）（一般データ） | 80 dB (with 1 MHz) |
| 最小曲げ半径、固定設置（一般データ） | 6 x D |
| 最小曲げ半径、フレキシブルな設置（一般データ） | 10 x D |
製品説明
Network cable, PROFINET CAT5 (100 MBit/s), 4-pole halogen-free, shielded, free cable end, to free cable end, cable length: 100 m, For railway applications
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
