在庫あり 注目商品
VS-OE-OE-93C-100,0

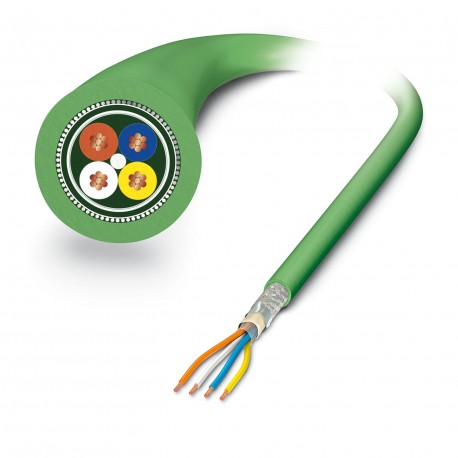

VS-OE-OE-93C-100,0 1416376 PHOENIX CONTACT Network cable
$0.00米ドル
3499 在庫あり
主な仕様
:76 dB (at 4 МHz)
タイプ:free cable end
シールド:yes
ケーブルタイプ:PROFINET drag chain CAT5 [93C]
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 76 dB (at 4 МHz) | |
| タイプ | free cable end |
| シールド | yes |
| ケーブルタイプ | PROFINET drag chain CAT5 [93C] |
| 応用 | Drag chain |
| センサータイプ | PROFINET |
| ケーブル長 | 100 m |
| ケーブル重量 | 61 kg/km |
| ハロゲンフリー | yes |
| 製品タイプ | Data cable by the meter |
| 信号速度 | 0.66 c |
| 全体的なひねり | Star quad |
| 信号実行時間 | 5.3 ns/m |
| 波動インピーダンス | 100 Ω ±15 Ω (at 1 ... 100 MHz) |
| AWG信号線 | 22 |
| ループ抵抗 | ≤ 120.00 Ω/km |
| 難燃性 | according to IEC 60332-1-2 |
| その他の抵抗 | UV resistant |
| 抗張力 | ≤ 150 N |
| 耐油性 | in accordance with DIN EN 60811-2-1 |
| 導体材料 | Tin-plated Cu litz wires |
| シールド減衰 | 2.1 dB (with 1 MHz) |
| 単線、カラー | white, yellow, blue, orange |
| 特別な特性 | Electrical properties in accordance with EN 50288-2-2 |
| 導体構造 | 1x4xAWG22/7, SF/TQ |
| 結合抵抗 | ≤ 20.00 mΩ/m (at 10 MHz) |
| 寸法図 | |
| ポジション数 | 4 |
| 伝送媒体 | Copper |
| 信号の種類/カテゴリ | PROFINET CAT5 (IEC 11801:2002), 100 Mbps |
| 絶縁抵抗 | ≥ 500 MΩ*km |
| 外装シース、カラー | green RAL 6018 |
| 公称電圧、ケーブル | 600 V (UL rating) |
| 外装材 | PUR |
| テスト電圧 コア/コア | 2000 V (50 Hz, 1 min.) |
| 導体断面積 | 4x 0.34 mm² |
| ケーブル外径 | 6.50 mm ±0.2 mm |
| 光シールドカバー | 85 % |
| 厚さ、外皮 | approx. 0.90 mm |
| 材質電線絶縁体 | PE |
| 試験電圧 コア/シールド | 2000.00 V (50 Hz, 1 min.) |
| 絶縁体を含む線径 | 1.5 mm |
| 周囲温度（動作） | -40 °C ... 70 °C (cable, fixed installation) |
| 導体構造信号線 | 7x 0.25 mm |
| 動的荷重容量（曲げ） | Max. bending cycles: 3000000, Bending radius: 100 mm, Traversing path: 10 m, Traversing rate: 4 m/s, Acceleration: 4 m/s² |
| 動的荷重容量（ねじり） | Torsion: ±30 °/m |
| 周囲温度（設置） | -20 °C ... 60 °C |
| 近端クロストーク減衰（NEXT） | 80 dB (with 1 MHz) |
| 最小曲げ半径、固定設置 | 5 x D |
| 最小の曲げ半径、固定設置 | 33 mm |
| 最小曲げ半径、柔軟な設置 | 7.5 x D |
| 最小の曲げ半径、可動設置 | 49 mm |
製品説明
Network cable, PROFINET CAT5 (100 MBit/s), 4-pole halogen-free, shielded, free cable end, to free cable end, cable length: 100 m, for drag chains
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
