VS-PNRJ45-PNRJ45R-93K-1,0

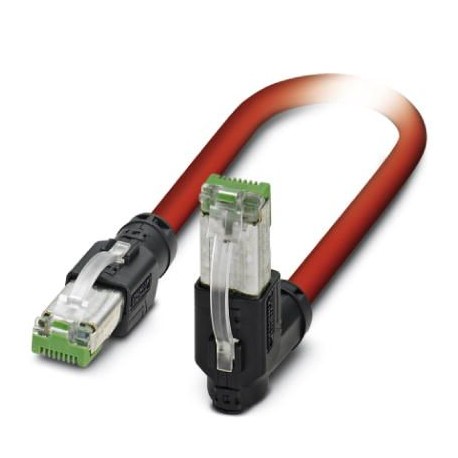

VS-PNRJ45-PNRJ45R-93K-1,0 1402514 PHOENIX CONTACT Patch cable
$0.00米ドル
3244 在庫あり
主な仕様
GTIN:4046356622530
注記:Made to Order (non-returnable)
（ケーブル）:No hazardous substances above threshold values
注文キー:1402514
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356622530 |
| 注記 | Made to Order (non-returnable) |
| （ケーブル） | No hazardous substances above threshold values |
| 注文キー | 1402514 |
| カタログページ | Page 321 (PC-2011) |
| 梱包単位 | 1 pc |
| （一般データ） | PA (Housing) |
| 原産国 | PL (Poland) |
| 中国RoHS（ケーブル） | Environmentally friendly use period: unlimited = EFUP-e |
| 色（一般データ） | black |
| 関税番号 | 85444210 |
| （特性ヘッド1） | PA (Housing) |
| （基準および規制） | -40 °C ... 70 °C (cable, flexible installation) |
| 色（特性ヘッド1） | black |
| 材質（成分）（一般データ） | CuSn (Contact) |
| 1個あたりの重量（梱包を除く） | 22.220 g |
| シールド（規格と規制） | Tinned copper braided shield |
| ケーブルの種類（規格と規制） | Sercos III |
| 配線色（規格・規制） | White, yellow, blue, orange |
| ケーブル重量（規格および規制） | 68 kg/km |
| 汚染度（周囲条件） | 1 |
| ポジション数（周囲条件） | 4 |
| UL AWMスタイル（規格と規制） | 21694 (60°C / 600 V) |
| 全体的なひねり（基準と規制） | Star quad |
| 保護の程度（主要な商業データ） | IP20 |
| 挿入/離脱サイクル（一般データ） | ≥ 750 |
| 定格電圧（III/3）（周囲条件） | 72 V (DC) |
| 信号実行時間（規格と規制） | 5.3 ns/m |
| 波動インピーダンス（規格・規制） | 100 Ω ±15 Ω (at 100 MHz) |
| AWG信号線（規格と規制） | 22 |
| ケーブル構造（規格と規制） | 1x4xAWG22/7; SF/TQ |
| 難燃性（規格・規制） | according to UL 1685 (CSA FT 4) |
| その他の耐性（規格・規制） | UV resistant According to UL 1581, Section 1200 |
| 材質（成分）（特性ヘッド1） | CuSn (Contact) |
| 耐油性（規格・規制） | Resistant to oil to a limited extent |
| 周囲温度（動作）（一般データ） | -25 °C ... 80 °C |
| 導体材料（規格・規制） | Tin-plated Cu litz wires |
| 結合抵抗（規格・規制） | ≤ 20.00 mΩ/m (at 10 Hz) |
| 導体抵抗（規格・規制） | ≤ 120 Ω/km |
| 信号の種類/カテゴリー（規格および規制） | Sercos CAT5 (IEC 11801), 100 Mbps |
| 絶縁抵抗（規格・規制） | ≥ 0.5 GΩ*km |
| 外装シース、色（規格・規制） | signal red RAL 3020 |
| 材質、内シース（規格・規制） | PVC |
| 公称電圧、ケーブル（規格および規制） | 600 V |
| 外皮の厚さ（規格・規則） | approx. 0.9 mm |
| 外装シース材質（規格・規則） | PVC |
| 試験電圧コア/コア（規格および規制） | 2000 V (50 Hz, 1 min.) |
| ペアシールドの種類（規格と規制） | Aluminum-lined polyester foil |
| 導体断面積（規格および規制） | 4x 0.34 mm² |
| 挿入/引き抜きサイクル（特性ヘッド1） | ≥ 750 |
| 試験電圧コア/シールド（規格および規制） | 2000 V (50 Hz, 1 min.) |
| ケーブルの種類（略称）（規格・規則） | 93K |
| ケーブル外径D（規格・規制） | 6.5 mm ±0.2 mm |
| 周囲温度（動作）（特性ヘッド1） | -25 °C ... 80 °C |
| 材料導体絶縁（規格および規制） | PE |
| 周囲温度（動作）（規格・規制） | -40 °C ... 70 °C (cable, fixed installation) |
| 導体構造信号線（規格・規制） | 7x 0.25 mm |
| 周囲温度（設置）（規格・規制） | -20 °C ... 60 °C |
| 絶縁体を含むコア径（規格・規制） | approx. 1.55 mm |
| UL 94準拠の難燃性評価（特性項目2） | V0 |
| 周囲温度（保管・輸送）（規格・規制） | -50 °C ... 70 °C |
| 最小曲げ半径、固定設置（規格および規制） | 3 x D |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 7 x D |
製品説明
Sercos III Patch Cable, Shielded, Star Quad, Flexible AWG 22 (7 wires), RAL 3020 (Traffic Red), RJ45/IP20 Plug, Straight, to RJ45/IP20 Male, Angled, Length: 1.0 m
