ZFK3DSA 1,5-5,08- 2 BD:13-GND

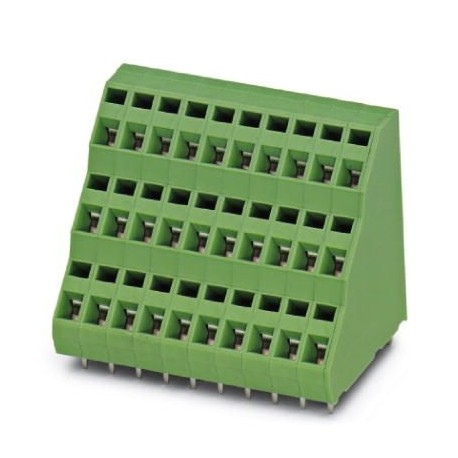

ZFK3DSA 1,5-5,08- 2 BD:13-GND 1811763 PHOENIX CONTACT PCB terminal block
$0.00米ドル
4422 在庫あり
主な仕様
GTIN:4046356725941
注文キー:1811763
梱包単位:1
関税番号:85369010
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356725941 |
| 注文キー | 1811763 |
| 梱包単位 | 1 |
| 関税番号 | 85369010 |
| 注記（接続容量） | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| ピッチ（主要商業データ） | 5.08 mm |
| （基準および規制） | No hazardous substances above threshold values |
| ピッチ（材料データ - ハウジング） | 5.08 mm |
| 定格電流（アイテムプロパティ） | 12 A |
| ピン配置（主要商用データ） | Linear pinning |
| 定格電流（周囲条件） | 12 A |
| 取り付けタイプ（主要商用データ） | Wave soldering |
| 寸法a（材質データ - ハウジング） | 5.08 mm |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接点材質（接続容量） | Cu alloy |
| 長さ [ l ] (材質データ - ハウジング) | 32.2 mm |
| レベル数（主要商業データ） | 3 |
| 接続方法（主要商用データ） | Spring-cage connection |
| 記事の範囲（主要な商業データ） | ZFK3DS(A) 1,5 |
| （空間距離と沿面距離） | CSA |
| ピン寸法（材料データ - ハウジング） | 0.7 x 1 mm |
| はんだピン[P]（材料データ - ハウジング） | 3.4 mm |
| ストリップ長さ（電気的パラメータ） | 7.5 mm |
| ポジション数（主要商業データ） | 2 |
| 穴径（製品寸法） | 1.3 mm |
| 潜在的可能性の数（主要な商業データ） | 6 |
| 接続数（主要商業データ） | 6 |
| 絶縁材料グループ（電気試験） | I |
| 寸法図（材質データ - ハウジング） | |
| 絶縁材料（材料データ - 連絡先） | PA |
| 定格サージ電圧（II/2）（電気試験） | 4 kV |
| 定格サージ電圧（III/2）（項目特性） | 4 kV |
| 表面特性（接続容量） | hot-dip tin-plated |
| パッケージの種類（PCB設計の寸法） | packed in cardboard |
| パッケージあたりの個数（PCB設計の寸法） | 50 |
| 定格サージ電圧（III/2）（電気試験） | 4 kV |
| 定格サージ電圧（III/3）（電気試験） | 4 kV |
| 記事の簡単な説明（主要商業データ） | PCB terminal block |
| 定格サージ電圧（III/2）（周囲条件） | 4 kV |
| 定格絶縁電圧（II/2）（電気試験） | 630 V |
| 定格絶縁電圧（III/2）（項目特性） | 400 V |
| 絶縁材料グループ（材料データ - 連絡先） | I |
| 定格絶縁電圧（III/2）（電気試験） | 400 V |
| 定格絶縁電圧（III/3）（電気試験） | 250 V |
| IEC 60112に準拠したCTI（材料データ - 連絡先） | 600 |
| 導体断面積（電気パラメータ） | 0.2 mm² ... 2.5 mm² |
| 高さ（はんだピンなし）（材質データ - ハウジング） | 37 mm |
| 定格絶縁電圧（III/2）（周囲条件） | 400 V |
| 周囲温度（組立）（梱包情報） | -5 °C ... 100 °C |
| 単位梱包単位（PCB設計の寸法） | Pcs. |
| 周囲温度（動作）（梱包情報） | -40 °C (Depending on the current carrying capacity/derating curve) |
| 導体断面積が柔軟（電気パラメータ） | 0.2 mm² ... 1.5 mm² |
| 導体断面積 AWG / kcmil (電気的パラメータ) | 24 ... 14 |
| 金属表面はんだ付け部（最上層）（接続容量） | Tin (10 - 16 µm Sn) |
| 金属表面端子（最上層）（接続容量） | Tin (10 - 16 µm Sn) |
| 周囲温度（保管/輸送）（包装情報） | -40 °C ... 70 °C |
| UL 94準拠の難燃性評価（材料データ - 連絡先） | V0 |
| 規格に準拠した接続（空間距離および沿面距離） | EN-VDE |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI（材料データ - 連絡先） | 850 |
| EN 60695-2-13に準拠したグローワイヤ発火温度GWIT（材料データ - 問い合わせ先） | 775 |
| EN 60695-10-2に準拠したボール圧力試験の温度（材料データ - 連絡先） | 125 °C |
| 導体断面積、フレキシブル、フェルール付き、プラスチックスリーブ付き（電気的パラメータ） | 0.25 mm² ... 1.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし（電気的パラメータ） | 0.25 mm² ... 1.5 mm² |
製品説明
Terminal block for printed circuit board, nominal current: 12 A, dimensioning voltage (III/2): 400 V, nominal cross-section: 1.5 mm², Number of potentials: 6, Number of rows: 3, Number of poles per ro
