在庫あり 注目商品

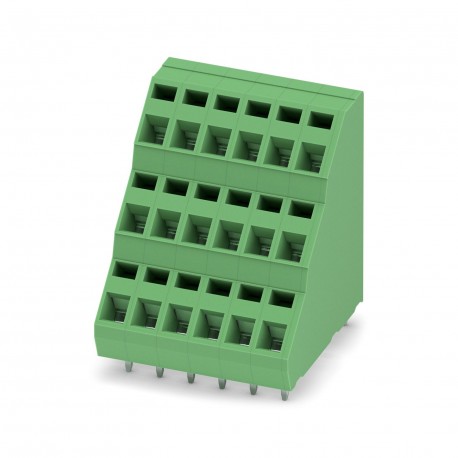

ZFK3DSA 1,5-5,08-6
ZFK3DSA 1,5-5,08-6 1118059 PHOENIX CONTACT Terminal for printed circuit board, nominal current: 12 A, pitch:..
$0.00米ドル
4955 在庫あり
主な仕様
リンク:Spring connection
ステップ:5.08 mm
注記:Complies with WEEE/RoHS, no thread-like materials according to IEC 60068-2-82/JEDEC JESD 201
タイプ:Modular PCB terminal block
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| リンク | Spring connection |
| ステップ | 5.08 mm |
| 注記 | Complies with WEEE/RoHS, no thread-like materials according to IEC 60068-2-82/JEDEC JESD 201 |
| タイプ | Modular PCB terminal block |
| パッケージ | Packed in carton |
| 幅 [w] | 31.48 mm |
| 高さ [h] | 40 mm |
| 長さ [l] | 32.2 mm |
| ピン配置 | Linear Pinning |
| シャンクサイズ | 0.7 x 1 mm |
| カラー（ケース） | Green (6021) |
| 製品ライン | COMBICON Terminals S |
| 製品タイプ | PCB terminal block |
| ボア径 | 1.3 mm |
| 取り付けタイプ | Wave Soldering |
| 記事レビュー | 03 |
| 行数 | 3 |
| 製品ファミリー | ZFK3DS(A) 1.5 |
| 表面仕上げ | Hot-dip galvanizing |
| 極数 | 6 |
| 接触材料 | Cu Alloy |
| 定格電流IN | 12 A |
| 定格電圧 UN | 400 V |
| テスト仕様 | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| 寸法図 | |
| 設置高さ | 36.6 mm |
| 断熱材 | PA |
| 公称断面積 | 1.5 mm² |
| サイジング電圧（II/2） | 630 V |
| 溶接シャンク長さ [P] | 3.4 mm |
| カラー（駆動要素） | Green (6021) |
| サイジング電圧（III/2） | 400 V |
| サイジング電圧（III/3） | 250 V |
| 断熱材グループ | The |
| IEC 60112に準拠したCTI | 600 |
| 導体断面積AWG | 24 ... 14 |
| 定格インパルス電圧（II/2） | 4 kV |
| 最小沿面距離値（II/2） | 3.2 mm |
| 定格インパルス電圧（III/2） | 4 kV |
| 定格インパルス電圧（III/3） | 4 kV |
| 剛性導体断面 | 0.2 mm² ... 2.5 mm² |
| インパルス電圧のサイジング（II/2） | 4 kV |
| 周囲温度（取り付け時） | -5 °C ... 100 °C |
| 最小沿面値(III/2) | 1.6 mm |
| 最小沿面値(III/3) | 3.2 mm |
| 定格絶縁電圧（II/2） | 630 V |
| インパルス電圧のサイジング（III/2） | 4 kV |
| インパルス電圧のサイジング（III/3） | 4 kV |
| 周囲温度（動作時） | -40 °C ... 100 °C (Depending on current flow curve/derating curve) |
| 定格絶縁電圧（III/2） | 400 V |
| フレキシブル導体断面 | 0.2 mm² ... 1.5 mm² |
| 定格絶縁電圧（III/3） | 250 V |
| 剥ぎ取る部分の長さ | 7.5 mm |
| 電位あたりの溶接ピンの数 | 1 |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| UL 94準拠の可燃性クラス | V0 |
| 相対湿度（輸送および保管） | 30 % ... 70 % |
| 金属表面溶接部（表層） | Tin (10 - 16 μm Sn) |
| 金属表面、接合部（表面層） | Tin (10 - 16 μm Sn) |
| 最小沿面距離値 - 不均質範囲（II/2） | 3 mm |
| 最小沿面距離値 - 不均質範囲（III/2） | 3 mm |
| 最小クリアランス値 - 不均一範囲（III/3） | 3 mm |
| 表面電流に対する耐性（DIN EN 60112（VDE 0303-11）） | CTI 600 |
| EN 60695-10-2に準拠したブリネル硬さ試験温度 | 125 °C |
| EN 60695-2-13に準拠したGWITフィラメント発火温度 | 775 |
| EN 60695-2-12に準拠したGWFIフィラメントの燃焼指数 | 850 |
| フレキシブル導体断面、ラグとプラスチックカラーを取り付けた構造 | 0.25 mm² ... 1.5 mm² |
| プラスチックカラーのないケーブルラグを備えたフレキシブル導体断面 | 0.25 mm² ... 1.5 mm² |
製品説明
Terminal block for printed circuit board, rated current: 12 A, rated voltage (III/2): 400 V, rated cross-section: 1.5 mm², number of rows: 3, number of poles per row: 6, article family: ZFK3DS(A) 1.5,
