ZFKDS 1-3,81

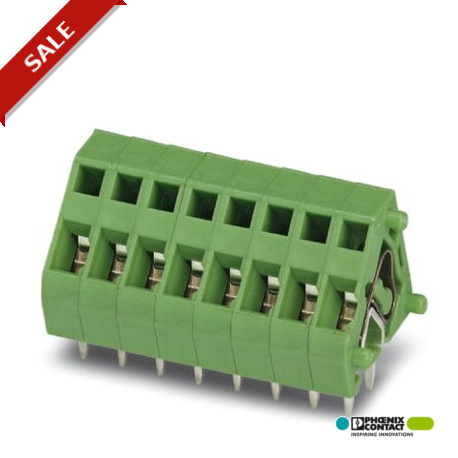

ZFKDS 1-3,81 1704978 PHOENIX CONTACT PCB terminal block, Nominal current: 12 A, Nom. voltage: 200 V, Pitch: ..
$0.37米ドル
27060 在庫あり
主な仕様
ピッチ:3.81 mm
長さ:16.9 mm
穴径:1.2 mm
ピン寸法:0,7 x 0,8 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| ピッチ | 3.81 mm |
| 長さ | 16.9 mm |
| 穴径 | 1.2 mm |
| ピン寸法 | 0,7 x 0,8 mm |
| 剥ぎ取り長さ | 7.5 mm |
| 記事の範囲 | ZFKDS(A) 1 |
| 公称電流IN | 12 A |
| はんだピン表面 | Sn |
| 断熱材 | PA |
| ポジション数 | 1 |
| 最大負荷電流 | 12 A (with 1.5 mm² conductor cross section) |
| 定格電圧（II/2） | 400 V |
| 構造高さ | 15 mm |
| 公称断面積 | 1 mm² |
| 定格電圧（III/2） | 200 V |
| 定格電圧（III/3） | 200 V |
| はんだピンの長さ | 3.5 mm |
| 絶縁材料グループ | I |
| 定格サージ電圧（II/2） | 2.5 kV |
| 定格サージ電圧（III/2） | 2.5 kV |
| 定格サージ電圧（III/3） | 2.5 kV |
| 導体断面積 AWG 最大。 | 16 |
| 導体断面積AWG最小。 | 26 |
| 標準に準拠した接続 | EN-VDE |
| 導体断面積最大実線。 | 1.5 mm² |
| 導体断面積（固体）の最小値。 | 0.14 mm² |
| 導体断面積最大可撓性。 | 1 mm² |
| 導体断面積の最小値はフレキシブルです。 | 0.14 mm² |
| UL 94準拠の難燃性評価 | V0 |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ最大。 | 0.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ最小。 | 0.25 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。 | 0.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなしの最小。 | 0.25 mm² |
製品説明
Terminal block for printed circuit board, rated current: 12 A, rated voltage (III/2): 200 V, nominal cross-section: 1 mm², number of potentials: 1, number of rows: 1, number of poles per row: 1, artic
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
