ZFKDSA 1,5-W-5,08-18 17RZ

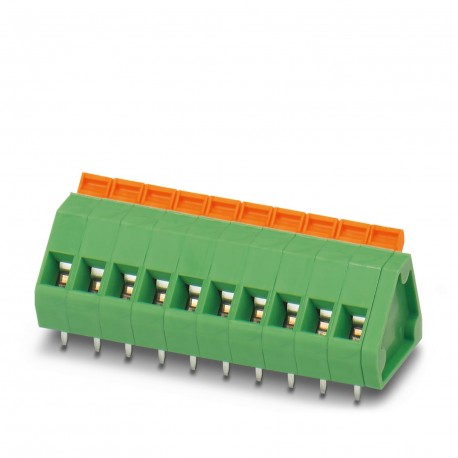

ZFKDSA 1,5-W-5,08-18 17RZ 1848134 PHOENIX CONTACT Terminal for printed circuit board, nominal current: 16 A,..
$0.00米ドル
4146 在庫あり
主な仕様
注記:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
ピッチ:5.08 mm
色 （）:()
ピン配置:Linear double pinning
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 注記 | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| ピッチ | 5.08 mm |
| 色 （） | () |
| ピン配置 | Linear double pinning |
| 製品ライン | COMBICON Terminals S |
| 製品タイプ | Printed circuit board terminal |
| 取り付けタイプ | Wave soldering |
| 行数 | 1 |
| 製品ファミリー | ZFKDS(A) 1,5-W |
| 接触材料 | Cu alloy |
| 剥ぎ取り長さ | 7.5 mm |
| 接続方法 | Spring-cage connection |
| 包装の種類 | packed in cardboard |
| 公称電流IN | 16 A |
| 公称電圧UN | 400 V |
| 汚染度 | 3 |
| 寸法図 | |
| 断熱材 | PA |
| ポジション数 | 18 |
| 潜在的な数 | 18 |
| 定格電圧（II/2） | 630 V |
| 公称断面積 | 1.5 mm² |
| 接続数 | 18 |
| 定格電圧（III/2） | 400 V |
| 定格電圧（III/3） | 250 V |
| はんだピン長さ [P] | 3.5 mm |
| 表面特性 | hot-dip tin-plated |
| 絶縁材料グループ | I |
| 電位あたりのはんだピン | 2 |
| IEC 60112に準拠したCTI | 600 |
| 定格サージ電圧（II/2） | 4 kV |
| 導体断面積 AWG | 24 ... 14 |
| 定格サージ電圧（III/2） | 4 kV |
| 定格サージ電圧（III/3） | 4 kV |
| 導体断面積は剛性 | 0.2 mm² ... 2.5 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 周囲温度（動作） | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| 定格絶縁電圧（II/2） | 630 V |
| 導体断面積が柔軟 | 0.2 mm² ... 1.5 mm² |
| 定格絶縁電圧（III/2） | 400 V |
| 定格絶縁電圧（III/3） | 250 V |
| 相対湿度（保管/輸送） | 30 % ... 70 % |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 金属表面のはんだ付け領域（最上層） | Tin (10 - 16 µm Sn) |
| 金属表面端子点（最上層） | Tin (10 - 16 µm Sn) |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI | 850 |
| EN 60695-2-13に準拠したグローワイヤ着火温度GWIT | 775 |
| EN 60695-10-2に準拠したボール圧力試験の温度 | 125 °C |
| 導体断面、フレキシブル、フェルール付き、プラスチックスリーブ付き | 0.25 mm² ... 1.5 mm² |
| 導体断面はフレキシブル、フェルール付き、プラスチックスリーブなし | 0.25 mm² ... 1.5 mm² |
製品説明
PCB terminal block, nominal current: 16 A, rated voltage (III/2): 400 V, nominal cross section: 1.5 mm2, number of potentials: 18, number of rows: 1, number of positions per row: 18, product range: ZF
