DC-B 6-SET-HD-M25-M-7X4-UT

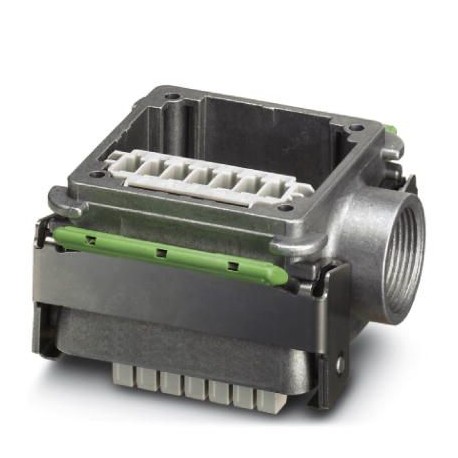

DC-B 6-SET-HD-M25-M-7X4-UT 1602229 PHOENIX CONTACT Connector set
$0.00米ドル
4034 在庫あり
主な仕様
GTIN:4046356027922
注記:Made to Order (non-returnable)
注文キー:1602229
カタログページ:Page 674 (C-2-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356027922 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1602229 |
| カタログページ | Page 674 (C-2-2017) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85366990 |
| タイプ（材料データ） | DC-B6 |
| （周囲条件） | 690 V (L-L) |
| 色（材質データ） | pearl gray |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| ケーブル出口（材質データ） | lateral |
| 高さ（主要商業データ） | 55 mm |
| 保護等級（寸法） | IP65/IP66/IP67 |
| 締め付けトルク（材質データ） | 0.5 Nm ... 0.6 Nm |
| 定格電流（周囲条件） | 25 A (with 4 mm² conductor cross section) |
| ポジション数（材質データ） | 6 |
| Pgねじ接続（材料データ） | none |
| 1個あたりの重量（梱包を除く） | 228.400 g |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 導体断面積（材料データ） | 0.2 mm² ... 4 mm² (6 mm² without ferrule) |
| 汚染度（周囲条件） | 3 |
| 定格サージ電圧（周囲条件） | 6 kV |
| 最大負荷電流（周囲条件） | 32 A (L1/L2/L3) |
| 過電圧カテゴリー（周囲条件） | III |
| 標準に準拠した接続（一般） | CUL |
| 定格電圧（III/3）（周囲条件） | 400 V (L-PE) |
| シール材（電気特性） | NBR |
| 挿入/引き抜きサイクル（材料データ） | ≥ 100 |
| 周囲温度（動作）（寸法） | -40 °C ... 100 °C |
| 接続断面AWG（材料データ） | 24 ... 12 (AWG 10 without ferrule) |
| ねじ接続の種類（材質データ） | with M25 thread |
| 接点材質（電気特性） | Copper alloy |
| ハウジング材質（電気特性） | Aluminum die-cast |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| ロックラッチ材質（電気特性） | Stainless steel |
| 接点キャリア材料（電気特性） | PA |
| 接触面材質（電気特性） | Ag |
| ハウジング表面材質（電気特性） | uncoated |
| 個々のワイヤのストリップ長さ（材料データ） | 10 mm |
| 材質グリップ本体インターロック（電気特性） | PA |
製品説明
Duplicon, stackable aluminium connector set with a stackable housing with M25 cable gland thread (without cable gland), and a 6 x 4 mm² + PE contact insert, 400/690 V, 25 A, screw connection, size B6,
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
DUPLICON, aluminum stackable housing for DUPLICON contact inserts, type B6, IP67 protection, with two locking latches, gasket and an M25 cable screw connection thread (without cable screw connection)
