G-CCS-M25-M66N-PNES-BK

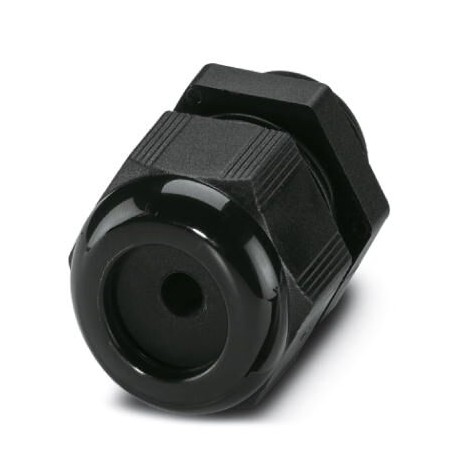

G-CCS-M25-M66N-PNES-BK 1076600 PHOENIX CONTACT Plastic cable connection with slotted seal, for connector wit..
$0.00米ドル
4991 在庫あり
主な仕様
GTIN:4055626785004
注文キー:1076600
（図面）:
カタログページ:Page 706 (C-2-2019)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626785004 |
| 注文キー | 1076600 |
| （図面） | |
| カタログページ | Page 706 (C-2-2019) |
| 梱包単位 | 1 pc |
| 原産国 | TR (Turkey) |
| ETIM 6.0 (eCl@ss) | EC000441 |
| ETIM 7.0 (eCl@ss) | EC000441 |
| 長さ（図面） | 47 mm |
| 関税番号 | 39269097 |
| （周囲条件） | 3.5 Nm (Support: EN 62444) |
| 色（周囲条件） | black |
| トルク（周囲条件） | 5 Nm ... 7.5 Nm (Union nut: EN 62444) |
| （基準および規制） | No hazardous substances above threshold values |
| eCl@ss 5.0 (分類) | 27149100 |
| eCl@ss 6.0 (分類) | 27149100 |
| eCl@ss 7.0 (分類) | 27149109 |
| eCl@ss 9.0 (分類) | 27144432 |
| シールド（周囲条件） | no |
| 接続（周囲条件） | Clear width 18.2 mm |
| レンチサイズ、サポート（図面） | 33 mm |
| レンチサイズ、ユニオンナット（図面） | 33 mm |
| ケーブル外径（図面） | 3 mm ... 7 mm |
| 六角形の角度寸法（図面） | 37.4 mm |
| 1個あたりの重量（梱包を除く） | 30.000 g |
| フィードスルー穴径（図面） | 25.1 mm ... 25.2 mm |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 保護等級（IP）（寸法） | IP66 |
| 導体数（周囲条件） | 1 |
| ケーブルシール材（周囲条件） | CR |
| ケーブルグランド材質（周囲条件） | PA |
| 組み立て手順（周囲条件） | 1) Mount screw connection support in the housing using the correct torque 2) Insert cable 3) Tighten union nut using the correct torque |
| 接続ねじの長さ（図面） | 10 mm |
| 周囲温度（動作）（寸法） | -20 °C ... 100 °C (static) |
| UL 94（一般）に準拠した難燃性評価 | V2 |
| 接続側のねじの種類（周囲条件） | M25 x 1.5 |
| UL 94（周囲条件）に準拠した難燃性評価 | V2 |
製品説明
Plastic cable gland with grooved joint, for connector with ready-made conductor, IP66, connection thread M25, inner diameter: 18.2 mm
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Dimensional drawingDimensional drawing
