G-INSEC-M20-S68N-NCRS-S

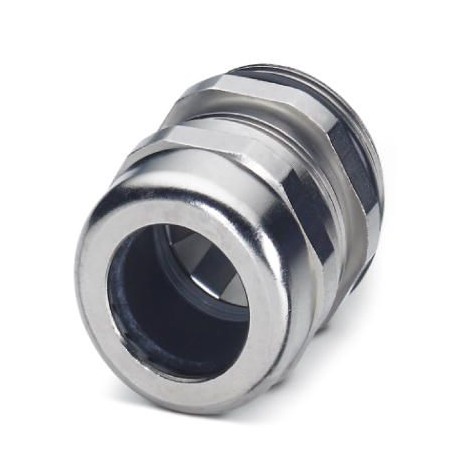

G-INSEC-M20-S68N-NCRS-S 1411189 PHOENIX CONTACT Cable gland
$0.00米ドル
4157 在庫あり
主な仕様
GTIN:4046356923200
注文キー:1411189
カタログページ:Page 698 (C-2-2017)
梱包単位:5 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356923200 |
| 注文キー | 1411189 |
| カタログページ | Page 698 (C-2-2017) |
| 梱包単位 | 5 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 74199990 |
| （周囲条件） | 5 Nm (Support: EN 62444) |
| ハロゲンフリー（一般） | no |
| 最小注文数量 | 5 pc |
| 色（周囲条件） | silver |
| トルク（周囲条件） | 5 Nm (Union nut: EN 62444) |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 長さ（主要商業データ） | 33 mm |
| シールド（周囲条件） | yes |
| 接続（周囲条件） | Method 1Cut the outer sheath, but do not remove it. Feed the cable through the screw connection and then remove the outer sheath. Now pull the cable back until the connection is established between the cable shield and the contact spring.Method 2Push the braided shield back around 15 ... 20 mm over the outer sheath. Insert the cables into the screw connection until the connection is established between the cable shield and the contact spring. |
| 影響カテゴリー（周囲条件） | 6 |
| 1個あたりの重量（梱包を除く） | 37.680 g |
| 材料、インサート（周囲条件） | Polyamide 6 |
| シーリング材（周囲条件） | Perbunan (O-ring) |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 保護等級（IP）（寸法） | IP68 (5 bar, 30 minutes) |
| 導体数（周囲条件） | 1 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| ケーブルシール材（周囲条件） | CR / NBR |
| ケーブルグランド材質（周囲条件） | Nickel-plated brass |
| 標準に準拠した接続（一般） | CUL |
| レンチサイズ、サポート（主要商業データ） | 22 mm |
| 周囲温度（動作）（寸法） | -40 °C ... 100 °C (static) |
| レンチサイズ、ユニオンナット（主要商業データ） | 22 mm |
| ケーブル外径（主要商用データ） | 9 mm ... 13 mm |
| 六角形の角度寸法（主要商業データ） | 24 mm |
| フィードスルー穴径（主要商品データ） | 20.1 mm ... 20.2 mm |
| ねじ式接続側（周囲条件） | M20 x 1.5 |
| ストレインリリーフの実行（周囲条件） | A |
| 接続側のねじの種類（周囲条件） | M20 |
| 接続糸の長さ（主要商業データ） | 6 mm |
製品説明
Cable gland, screwed connection material: Brass, nickel-plated, cable outer diameter 9 mm ... 13 mm, shielding: yes, connection thread: M20 x 1.5, color: silver, with O-ring
