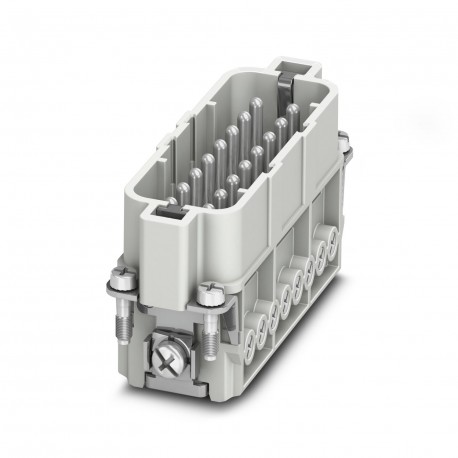

HC-A16-I-UT-M

パラメータ	価値
	for plastic coding profiles: 4 pcs.
SCCR	5 kA (UL 2237)
タイプ	D25
幅	23 mm
身長	33 mm
長さ	72 mm
シリーズ	HC-A
一般的な	for flexible conductors with or without ferrules
製品タイプ	Contact insert with a fixed no. of positions
組み立てノート	To ensure correct use, installation in housing with IP54 protection or better is required
定格電流	16 A
記事の改訂	06
接触直径	2.5 mm
接触材料	Copper alloy
連絡先番号	1 - 16
ドライバーブレード	0.5 x 3.5 mm
締め付けトルク	0.7 Nm ... 1 Nm (PE connection)
接続プロファイル	16+PE
汚染度	3
寸法図
ポジション数	16
定格サージ電圧	4 kV
過電圧カテゴリー	III
接続技術	Screw connection
接触材料の種類	turned
定格電圧（III/3）	250 V
規格・規制	PC: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3)
導体断面積	0.5 mm² ... 2.5 mm²
接触キャリア材料	PC
接触面材質	Ag
挿入/離脱サイクル	≥ 500
接続断面積AWG	20 ... 14
ドリル穴距離、垂直	16 mm
周囲温度（動作）	-40 °C ... 125 °C (including heating up of contacts)
ドリル穴距離、水平	66 mm
標準に準拠した接続	IEC / EN
ポジションあたりの接続数	1
UL 94準拠の難燃性評価	V0
個々の電線の被覆剥き長さ	7 mm

Contact insert, number of poles: 16+PE, size: D25, number of connections per pole: 1, Male, Screw connection, 250 V, 16 A, 0.5 mm² ... 2.5 mm²
