HC-A3-BUQ1,5-KML-G-PA

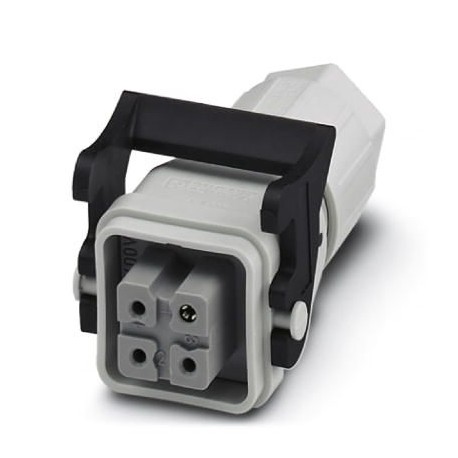

HC-A3-BUQ1,5-KML-G-PA 1641617 PHOENIX CONTACT Connector
$14.94米ドル
717 在庫あり
主な仕様
GTIN:4017918899370
注文キー:1641617
カタログページ:Page 501 (C-2-2017)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918899370 |
| 注文キー | 1641617 |
| カタログページ | Page 501 (C-2-2017) |
| 梱包単位 | 1 pc |
| 原産国 | PL (Poland) |
| 関税番号 | 85366990 |
| （主要商業データ） | QUICKON fast connection |
| タイプ（主要商業データ） | Socket |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接続（主要商業データ） | If the conductor is reconnected, it must be cut off above the last contact point. QUICKON components may only be operated when under no load. |
| 保護等級（IP）（ケーブル） | IP65 |
| ケーブル外径（一般） | 6 mm ... 12 mm |
| 住宅タイプ（主要商業データ） | Complete housing |
| ロックタイプ（主要商業データ） | with single locking latch |
| 定格電流（周囲条件） | 10 A |
| 電線絶縁材（一般） | PVC / PE |
| 1個あたりの重量（梱包を除く） | 34.400 g |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 周囲温度（動作）（ケーブル） | -25 °C ... 80 °C |
| 接続方法（主要商用データ） | QUICKON connection |
| ポジション数（主要商業データ） | 3 |
| 組み立て説明書（主要商業データ） | This product is only intended for use outdoors. |
| 導体接続時の温度（ケーブル） | -5 °C ... 50 °C (specifications of the cable manufacturer must also be observed) |
| 被覆を含む線径（一般） | 1.8 mm ... 3 mm |
| レンチサイズ、ユニオンナット（主要商業データ） | 19 mm |
| 接点材質（機械的特性） | Copper alloy |
| 周囲温度（保管/輸送）（ケーブル） | -25 °C ... 80 °C |
| 定格サージ電圧（II/2）（周囲条件） | 4 kV |
| 標準に準拠した接続（材料データ） | CUL |
| 汚染度（機械的特性） | 3 |
| 絶縁材料（機械的特性） | PA |
| 定格サージ電圧（III/2）（周囲条件） | 4 kV |
| 定格サージ電圧（III/3）（周囲条件） | 4 kV |
| 過電圧カテゴリー（機械的特性） | III |
| 締め付けトルク、ユニオンナット（主要商業データ） | 3 Nm |
| QUICKON接続性（電気特性） | 10 (For the same conductor cross section) |
| 接点キャリア材料（機械的特性） | PA / PC |
| 接触面材質（機械的特性） | Ag |
| 導体断面積 AWG 最大（主要商用データ） | 16 |
| 導体断面積AWG最小値（主要商用データ） | 18 |
| UL 94準拠の難燃性評価（材料データ） | V0 |
| 定格電圧に関する注意（III/3）（周囲条件） | 230/400 V |
| 挿抜サイクル（電気特性） | >= 500 |
| 導体断面積（最大可とう性）（主要商用データ） | 1.5 mm² |
| 導体断面積（最小）（主要商用データ） | 0.75 mm² |
| UL 94準拠の難燃性評価（機械的特性） | V0 |
| VDE 0295に準拠した個々のリッツ線の構造/最小線径（一般） | VDE 0295 Cl.2-5, min. wire diameter 0.2 mm |
製品説明
HEAVYCON QUICKON A3 coupling housing, with longitudinal flange, 3 poles, with PE connection, female, QUICKON connection, straight cable outlet
