HC-B 10-EBUQ-2,5-OLOGO

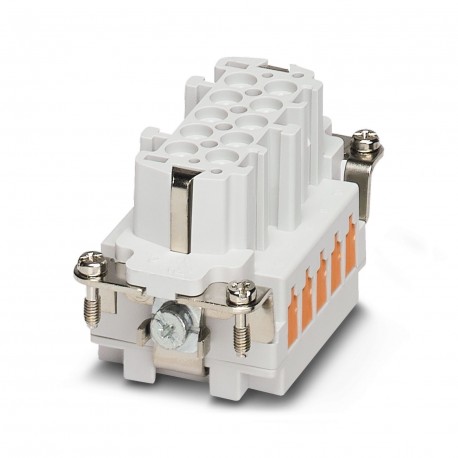

HC-B 10-EBUQ-2,5-OLOGO 1605574 PHOENIX CONTACT Contact insert
$0.00米ドル
3694 在庫あり
主な仕様
GTIN:4017918940775
注文キー:1605574
梱包単位:10 pc
原産国:PL (Poland)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918940775 |
| 注文キー | 1605574 |
| 梱包単位 | 10 pc |
| 原産国 | PL (Poland) |
| 関税番号 | 85366990 |
| （周囲条件） | 16 A |
| 最小注文数量 | 10 pc |
| 注記（主要商業データ） | Connectors may be operated only when there is no load/voltage. |
| 規模（主要商業データ） | B |
| 接続（主要商業データ） | For housings of type B10. Connectors may only be actuated when there is no load/voltage. |
| 定格電流（周囲条件） | 16 A |
| 1個あたりの重量（梱包を除く） | 72.290 g |
| 接続方法（主要商用データ） | QUICKON connection |
| 定格サージ電圧（周囲条件） | 6 kV |
| 周囲温度（動作）（一般） | -40 °C ... 125 °C |
| 汚染度（主要商業データ） | 3 |
| 過電圧カテゴリー（主要商業データ） | III |
| 定格電圧（III/3）（周囲条件） | 500 V |
| 組み立て説明書（主要商業データ） | To ensure correct use, installation in housing with IP54 protection or better is required |
| 接続技術（主要商業データ） | QUICKON connection |
| 導体断面積（主要商用データ） | 0.34 mm² ... 2.5 mm² (Litz wire structure VDE 0295, Class 1 - 5/litz wire diameter >= 0.2 mm) |
| 挿入/撤回サイクル（主要商業データ） | ≥ 500 |
| 接続断面積AWG（主要商用データ） | 22 ... 14 |
| 導体断面積 AWG 最大（主要商用データ） | 13 |
| 導体断面積AWG最小値（主要商用データ） | 17 |
| 絶縁体を含む線径（主要商業データ） | 1 mm ... 3.5 mm |
| 導体断面積（最大可とう性）（主要商用データ） | 2.5 mm² |
| 導体断面積（最小）（主要商用データ） | 1 mm² |
| UL 94（電気特性）に準拠した難燃性評価 | V0 |
| 同一断面積の導体間の接続頻度（主要商業データ） | 10 |
製品説明
Contact insert, size: B10, QUICKON connection, 500 V, 16 A, 0.34 mm² ... 2.5 mm²
