HC-B 10-I-CT-M

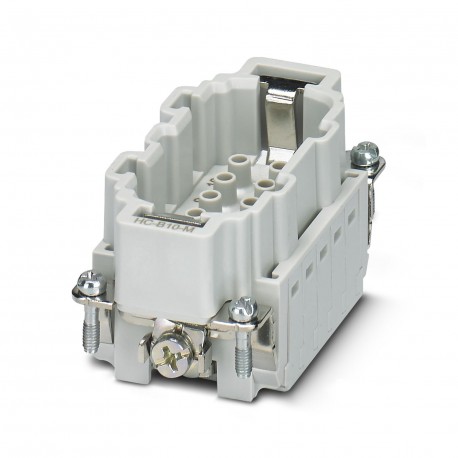

HC-B 10-I-CT-M 1648212 PHOENIX CONTACT Contact insert
$10.30米ドル
1019 在庫あり
主な仕様
GTIN:4046356092340
注文キー:1648212
カタログページ:Page 537 (C-2-2017)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356092340 |
| 注文キー | 1648212 |
| カタログページ | Page 537 (C-2-2017) |
| 梱包単位 | 1 pc |
| 原産国 | CN (China) |
| 関税番号 | 85366990 |
| （周囲条件） | PA: Fire protection in rail vehicles - requirement set R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| （主要商業データ） | Connectors may be operated only when there is no load/voltage. |
| 注記（主要商業データ） | For HEAVYCON ADVANCE and HEAVYCON housing of B10 type, crimp contacts CK 2,5-ED (crimp contacts not included in the scope of supply). |
| 規模（主要商業データ） | B10 |
| （基準および規制） | No hazardous substances above threshold values |
| （電気的特性） | IEC 60352 |
| 定格電流（材料データ） | 16 A |
| 接続（主要商業データ） | For housing type B10. Connectors may only be inserted when there is no load/the power is switched off. Use a screwdriver to remove the crimp contacts. The opening for the screwdriver is next to the opening where the conductor is inserted. |
| 保護等級（IP）（一般） | IP20 |
| 定格サージ電圧（材料データ） | 6 kV |
| 1個あたりの重量（梱包を除く） | 46.200 g |
| 接触材料（周囲条件） | Copper alloy |
| 定格電圧（III/3）（材料データ） | 500 V |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接続方法（主要商用データ） | Crimp connection |
| 連絡先番号（主要商業データ） | 1 - 10 |
| 周囲温度（動作）（一般） | -40 °C ... 125 °C (including heating up of contacts) |
| 汚染度（主要商業データ） | 3 |
| ポジション数（主要商業データ） | 10+PE |
| 過電圧カテゴリー（主要商業データ） | III |
| 基準/規制（周囲条件） | PA: Fire protection in rail vehicles - requirement sets R22 and R23 acc. to DIN EN 45545-2 (Risk level HL1 - HL2) |
| 組み立て説明書（主要商業データ） | To ensure correct use, installation in housing with IP54 protection or better is required |
| 導体断面積（主要商用データ） | 0.5 mm² ... 4 mm² |
| 接触キャリア材料（周囲条件） | PA |
| 接触面材質（周囲条件） | Ag (alternatively Au) |
| 挿入/撤回サイクル（主要商業データ） | ≥ 500 |
| 接続断面積AWG（主要商用データ） | 20 ... 12 |
| ポジションごとの接続数（主要商業データ） | 1 |
| 規格に準拠した接続（電気特性） | CSA |
| 個々の電線の被覆剥ぎ長さ（主要商業データ） | 7.5 mm |
| 構造および試験規則（電気特性） | DIN EN 61984 |
| UL 94（電気特性）に準拠した難燃性評価 | V0 |
製品説明
Contact insert, number of poles: 10+PE, size: B10, number of connections per pole: 1, Male, Crimped connection, 500 V, 16 A, 0.5 mm² ... 4 mm², Application: Power
