HC-B 10-I-UT-F

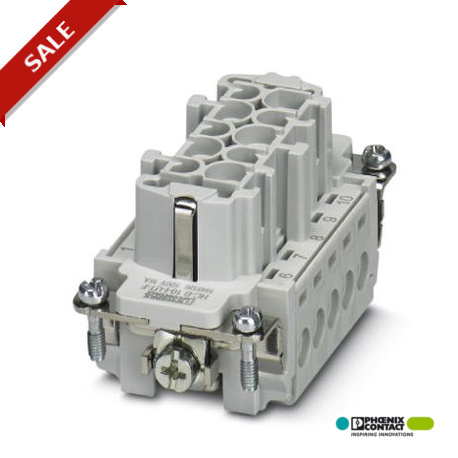

HC-B 10-I-UT-F 1648186 PHOENIX CONTACT HEAVYCON female insert, B10 series, 10-pos., screw connection
$12.21米ドル
863 在庫あり
主な仕様
:DIN EN 60664
注記:For HEAVYCON ADVANCE and HEAVYCON housing of B10 type. Plug-in connections may only be operated only when there is no load/voltage.
タイプ:B10
繋がり:For housings of type B10. Connectors may only be actuated when there is no load/voltage.
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| DIN EN 60664 | |
| 注記 | For HEAVYCON ADVANCE and HEAVYCON housing of B10 type. Plug-in connections may only be operated only when there is no load/voltage. |
| タイプ | B10 |
| 繋がり | For housings of type B10. Connectors may only be actuated when there is no load/voltage. |
| 定格電流 | 16 A |
| 接触材料 | Copper alloy |
| 汚染度 | 3 |
| 接続方法 | Screw connection |
| ドライバーブレード | 0.5 x 3.5 mm |
| 締め付けトルク | 0.5 Nm ... 0.8 Nm |
| ポジション数 | 10+PE |
| 定格サージ電圧 | 6 kV |
| 過電圧カテゴリー | III |
| 組み立て説明書 | Coding also using the CP-HC (1686478) coding profiles. HC-B6../ HC-B10..for two coding profiles. HC-B16../ HC-B24..for four coding profiles. |
| 定格電圧（III/3） | 500 V |
| 規格・規制 | PA: Fire protection in rail vehicles - requirement sets R22 and R23 acc. to DIN EN 45545-2 (Risk level HL1 - HL2) |
| 導体断面積 | 0.5 mm² ... 2.5 mm² (Applies to stranded conductors with ferrules) |
| 接触キャリア材料 | PA |
| 接触面材質 | Ag |
| 挿入/離脱サイクル | ≥ 500 |
| 接続断面積AWG | 20 ... 14 |
| 周囲温度（動作） | -40 °C ... 125 °C (including heating up of contacts) |
| 標準に準拠した接続 | IEC / EN |
| 構造および試験規制 | DIN EN 61984 |
| UL 94準拠の難燃性評価 | V0 |
| 個々の電線の被覆剥き長さ | 8 mm |
製品説明
Contact insert, number of poles: 10+PE, size: B10, number of connections per pole: 1, Female, Screw connection, 500 V, 16 A, 0.5 mm² ... 2.5 mm², Application: Power
