HC-B 24-EBUQ-2,5

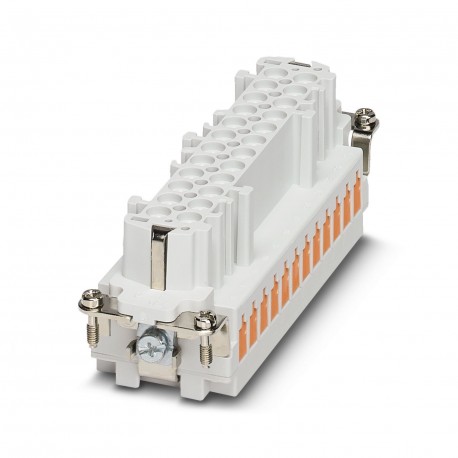

HC-B 24-EBUQ-2,5 1605585 PHOENIX CONTACT Contact insert
$18.36米ドル
593 在庫あり
主な仕様
GTIN:4017918940676
注文キー:1605585
カタログページ:Page 541 (C-2-2017)
梱包単位:10 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918940676 |
| 注文キー | 1605585 |
| カタログページ | Page 541 (C-2-2017) |
| 梱包単位 | 10 pc |
| （材料データ） | 16 A |
| 原産国 | PL (Poland) |
| 関税番号 | 85366990 |
| （周囲条件） | PA: Fire protection in rail vehicles - requirement set R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| （主要商業データ） | Connectors may be operated only when there is no load/voltage. |
| 注記（主要商業データ） | For HEAVYCON ADVANCE and HEAVYCON housing of B24 type. Coding using the CP-HC (1686478) coding profile. HC-B6.../ HC-B10... for two coding profiles. HC-B16.../ HC-B24... for 4 coding profiles. Connectors may be operated only when there is no load/voltage. |
| 規模（主要商業データ） | B24 |
| （基準および規制） | No hazardous substances above threshold values |
| 定格電流（材料データ） | 16 A |
| 接続（主要商業データ） | For housings of type B16/B32. Connectors may only be actuated when there is no load/voltage. |
| 定格サージ電圧（材料データ） | 6 kV |
| 1個あたりの重量（梱包を除く） | 127.330 g |
| 接触材料（周囲条件） | Copper alloy |
| 定格電圧（III/3）（材料データ） | 500 V |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接続方法（主要商用データ） | QUICKON connection |
| 連絡先番号（主要商業データ） | 1 - 24 |
| 周囲温度（組立）（一般） | -25 °C ... 50 °C |
| 周囲温度（動作）（一般） | -40 °C ... 125 °C (including heating up of contacts) |
| 汚染度（主要商業データ） | 3 |
| ポジション数（主要商業データ） | 24+PE |
| 過電圧カテゴリー（主要商業データ） | III |
| 基準/規制（周囲条件） | PA: Fire protection in rail vehicles - requirement sets R22 and R23 acc. to DIN EN 45545-2 (Risk level HL1 - HL2) |
| 組み立て説明書（主要商業データ） | To ensure correct use, installation in housing with IP54 protection or better is required |
| 導体断面積（主要商用データ） | 0.34 mm² ... 2.5 mm² (Litz wire structure VDE 0295, Class 1 - 5/litz wire diameter >= 0.2 mm) |
| 接触キャリア材料（周囲条件） | PA |
| 接触面材質（周囲条件） | Ag |
| 材質電線絶縁体（周囲条件） | PVC / PE |
| 挿入/撤回サイクル（主要商業データ） | ≥ 500 |
| 接続断面積AWG（主要商用データ） | 22 ... 14 |
| 絶縁体を含む線径（主要商業データ） | 1 mm ... 3.5 mm |
| 規格に準拠した接続（電気特性） | CSA |
| UL 94（電気特性）に準拠した難燃性評価 | V0 |
| 同一断面積の導体間の接続頻度（主要商業データ） | 10 |
製品説明
Contact insert, number of poles: 24+PE, size: B24, number of connections per pole: 1, Female, QUICKON connection, 500 V, 16 A, 0.34 mm² ... 2.5 mm²
