HC-B16-I-PT-F

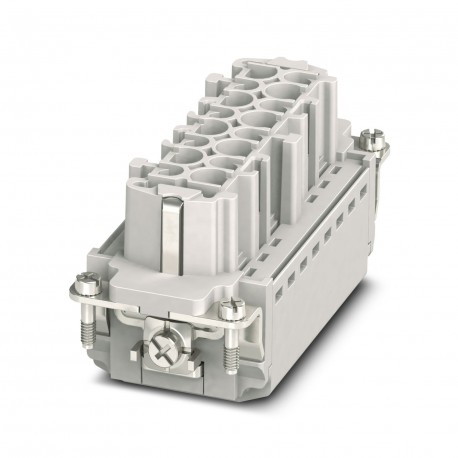

HC-B16-I-PT-F 1407731 PHOENIX CONTACT HEAVYCON socket insert, B16 series, 16 + PE-pos., push-in connection
$0.00米ドル
3899 在庫あり
主な仕様
:B32
SCCR:5 kA (UL 2237)
タイプ:B16
幅:34 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| B32 | |
| SCCR | 5 kA (UL 2237) |
| タイプ | B16 |
| 幅 | 34 mm |
| 身長 | 37 mm |
| 長さ | 84 mm |
| シリーズ | HC-B |
| 一般的な | only use flexible conductors with ferrules |
| 応用 | Power |
| 製品タイプ | Contact insert with a fixed no. of positions |
| 組み立てノート | To ensure correct use, installation in housing with IP54 protection or better is required |
| 定格電流 | 16 A (power contacts) |
| 記事の改訂 | 08 |
| 接触直径 | 2.5 mm |
| 接触材料 | Copper alloy |
| 剥ぎ取り長さ | 8 mm ... 10 mm |
| 連絡先番号 | 1 - 16 |
| 締め付けトルク | 0.8 Nm ... 1.2 Nm (PE connection) |
| 接続プロファイル | 16+PE |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 16 |
| 定格サージ電圧 | 6 kV |
| 過電圧カテゴリー | III |
| 接続技術 | Push-in connection |
| 接触材料の種類 | rolled |
| 定格電圧（III/3） | 500 V |
| 規格・規制 | PC: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| 導体断面積 | 0.14 mm² ... 2.5 mm² |
| 接触キャリア材料 | PC |
| 接触面材質 | Ag/Sn (tarnish protection) |
| 挿入/離脱サイクル | ≥ 500 |
| 接続断面積AWG | 26 ... 14 |
| ドリル穴距離、垂直 | 27 mm |
| 周囲温度（動作） | -40 °C ... 125 °C (including heating up of contacts) |
| ドリル穴距離、水平 | 77.5 mm |
| ポジションあたりの接続数 | 1 |
| UL 94準拠の難燃性評価 | V0 |
製品説明
Contact insert, number of poles: 16+PE, size: B16, number of connections per pole: 1, Female, Push-in connection, 500 V, 16 A, 0.14 mm² ... 2.5 mm², Application: Power
