HC-BB10-I-PT-M

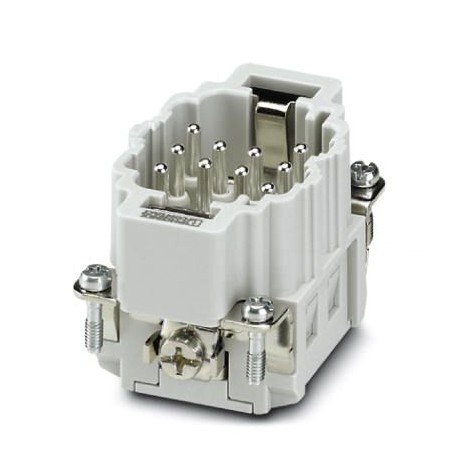

HC-BB10-I-PT-M 1014418 PHOENIX CONTACT Contact insert, number of positions: 10+PE, size: B6, power contacts:..
$0.00米ドル
3956 在庫あり
主な仕様
GTIN:4055626494418
注文キー:1014418
（図面）:
カタログページ:Page 553 (C-2-2019)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626494418 |
| 注文キー | 1014418 |
| （図面） | |
| カタログページ | Page 553 (C-2-2019) |
| 梱包単位 | 1 pc |
| 注記（図面） | Connectors may be operated only when there is no load/voltage. |
| サイズ（図面） | B6 |
| UNSPSC 11（ETIM） | 39121522 |
| 原産国 | CN (China) |
| ETIM 4.0（eCl@ss） | EC000438 |
| ETIM 5.0 (eCl@ss) | EC000438 |
| ETIM 6.0 (eCl@ss) | EC000438 |
| ETIM 7.0 (eCl@ss) | EC000438 |
| UNSPSC 13.2 (ETIM) | 39121522 |
| UNSPSC 18.0（ETIM） | 39121522 |
| UNSPSC 19.0 (ETIM) | 39121522 |
| UNSPSC 20.0（ETIM） | 39121522 |
| UNSPSC 21.0（ETIM） | 39121522 |
| UNSPSC 6.01（ETIM） | 30211923 |
| UNSPSC 12.01 (ETIM) | 39121522 |
| 関税番号 | 85366990 |
| UNSPSC 7.0901 (ETIM) | 39121522 |
| （基準および規制） | No hazardous substances above threshold values |
| 接続方法（図面） | Push-in connection |
| 連絡先番号（図面） | 1 - 10 |
| eCl@ss 4.0（分類） | 272607xx |
| eCl@ss 4.1 (分類) | 27260701 |
| eCl@ss 5.0 (分類) | 27143424 |
| eCl@ss 5.1 (分類) | 27261200 |
| eCl@ss 6.0 (分類) | 27261200 |
| eCl@ss 7.0 (分類) | 27440205 |
| eCl@ss 8.0 (分類) | 27440205 |
| eCl@ss 9.0 (分類) | 27440205 |
| 定格電流（材料データ） | 16 A (power contacts) |
| 汚染度（図面） | 3 |
| ポジション数（図面） | 10+PE |
| 過電圧カテゴリー（図面） | III |
| 組立説明書（図面） | To ensure correct use, installation in housing with IP54 protection or better is required |
| 電源接点数（図面） | 10 |
| 最小ハウジング高さ（図面） | 72 mm |
| 導体断面（図面） | 0.5 mm² ... 2.5 mm² (with ferrule) |
| 制御接点数（図面） | 0 |
| 定格サージ電圧（材料データ） | 6 kV |
| 1個あたりの重量（梱包を除く） | 60.000 g |
| 接触材料（周囲条件） | Copper alloy |
| 定格電圧（III/3）（材料データ） | 500 V |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 挿入/抜去サイクル（図面） | ≥ 500 |
| 接続断面積AWG（図面） | 20 ... 14 (with ferrule) |
| 周囲温度（動作）（一般） | -40 °C ... 125 °C (including heating up of contacts) |
| 接触キャリア材料（周囲条件） | PC |
| 接触面材質（周囲条件） | Ag |
| 位置ごとの接続数（図面） | 1 |
| 個々のワイヤのストリップ長さ（図面） | 10 mm |
| UL 94（電気特性）に準拠した難燃性評価 | V0 |
製品説明
More details
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Dimensional drawingMounting cutout when used without housing
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
