HC-BB18-I-CT-M

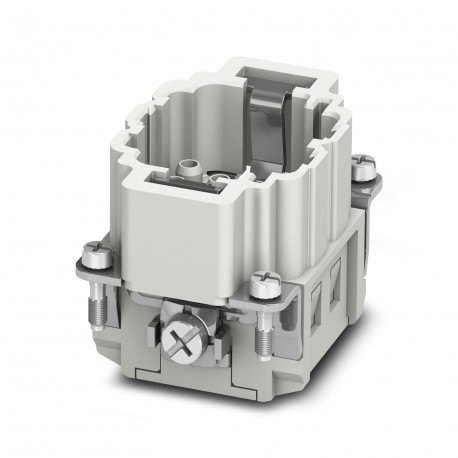

HC-BB18-I-CT-M 1584716 PHOENIX CONTACT HEAVYCON plug insert, series: BB18, 18-pos., crimp connection, with p..
$0.00米ドル
4947 在庫あり
主な仕様
:0.5 Nm ... 0.8 Nm (Mounting screws for mounting in the HEAVYCON housing)
タイプ:B10
幅:34 mm
身長:33.2 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 0.5 Nm ... 0.8 Nm (Mounting screws for mounting in the HEAVYCON housing) | |
| タイプ | B10 |
| 幅 | 34 mm |
| 身長 | 33.2 mm |
| 長さ | 64 mm |
| シリーズ | HC-BB |
| 一般的な | For HEAVYCON ADVANCE and HEAVYCON housing of B10 type, crimp contacts CK 2,5-ED (crimp contacts not included in the scope of supply). |
| 製品タイプ | Contact insert with a fixed no. of positions |
| 組み立てノート | To ensure correct use, installation in housing with IP54 protection or better is required |
| 定格電流 | 16 A |
| 記事の改訂 | 04 |
| 接触直径 | 2.5 mm |
| 接触材料 | Copper alloy |
| 連絡先番号 | 1 - 18 |
| 締め付けトルク | 0.8 Nm ... 1.2 Nm (PE connection) |
| 接続プロファイル | 18+PE |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 18 |
| 定格サージ電圧 | 6 kV |
| 過電圧カテゴリー | III |
| 接続技術 | Crimp connection |
| 接触材料の種類 | turned |
| 定格電圧（III/3） | 500 V |
| 規格・規制 | PC: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| 最小ハウジング高さ | 72 mm |
| 導体断面積 | 0.5 mm² ... 4 mm² |
| 接触キャリア材料 | PC |
| 接触面材質 | Ag (alternatively Au) |
| 挿入/離脱サイクル | ≥ 500 |
| 接続断面積AWG | 20 ... 12 |
| ドリル穴距離、垂直 | 27 mm |
| 周囲温度（動作） | -40 °C ... 125 °C (including heating up of contacts) |
| ドリル穴距離、水平 | 57 mm |
| 標準に準拠した接続 | IEC / EN |
| ポジションあたりの接続数 | 1 |
| UL 94準拠の難燃性評価 | V0 |
| 個々の電線の被覆剥き長さ | 7.5 mm |
製品説明
Contact insert, number of poles: 18+PE, size: B10, number of connections per pole: 1, Male, Crimped connection, 500 V, 16 A, 0.5 mm² ... 4 mm²
