HC-COM-4/2-ESTC

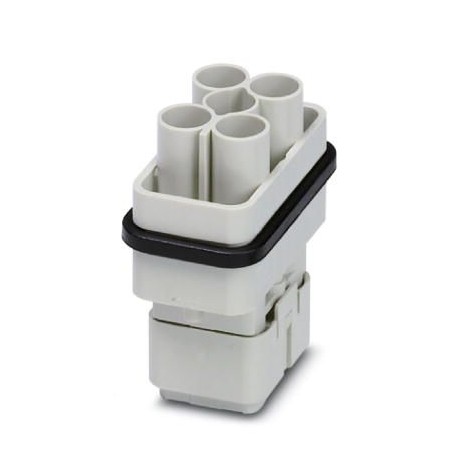

HC-COM- 4/2-ESTC 1408504 PHOENIX CONTACT Contact insert
$0.00米ドル
3406 在庫あり
主な仕様
GTIN:4046356618212
注記:Made to Order (non-returnable)
注文キー:1408504
カタログページ:Page 649 (C-2-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356618212 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1408504 |
| カタログページ | Page 649 (C-2-2017) |
| 梱包単位 | 2 pc |
| （材料データ） | 10 A (control contacts) |
| 原産国 | CN (China) |
| 関税番号 | 85366990 |
| （主要商業データ） | 6 mm (2.5 mm² control circuit) |
| 最小注文数量 | 2 pc |
| 規模（主要商業データ） | COM |
| （基準および規制） | No hazardous substances above threshold values |
| 定格電流（材料データ） | 40 A (power contacts) |
| シール材質（周囲条件） | NBR |
| 定格サージ電圧（材料データ） | 6 kV (Phase-phase power contacts) |
| 1個あたりの重量（梱包を除く） | 21.000 g |
| 接触材料（周囲条件） | Copper alloy |
| 定格電圧（III/3）（材料データ） | 250 V (control contacts) |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接続方法（主要商用データ） | Crimp connection (Signal contacts) |
| 連絡先番号（主要商業データ） | 1 - 4 |
| 周囲温度（動作）（一般） | -40 °C ... 100 °C (including heating up of contacts) |
| 汚染度（主要商業データ） | 3 |
| ポジション数（主要商業データ） | 4+2+PE |
| 過電圧カテゴリー（主要商業データ） | III |
| 組み立て説明書（主要商業データ） | To ensure correct use, installation in housing with IP54 protection or better is required |
| 電源接点数（主要商用データ） | 4 |
| 導体断面積（主要商用データ） | 0.14 mm² ... 2.5 mm² (control contacts) |
| 接触キャリア材料（周囲条件） | PC |
| 接触面材質（周囲条件） | Ag (alternatively Au) |
| 管理連絡先数（主要商業データ） | 2 |
| 電源接点の定格電圧（材料データ） | 400/690 V |
| 挿入/撤回サイクル（主要商業データ） | ≥ 500 |
| 接続断面積AWG（主要商用データ） | 16 ... 10 (power contacts) |
| 規格に準拠した接続（電気特性） | CUL |
| 個々の電線の被覆剥ぎ長さ（主要商業データ） | 9 mm (1.5 mm² ... 2.5 mm² control circuit) |
| 接触面材質、電源接点（周囲条件） | Ag |
| 接触面の材質、制御接点（周囲条件） | Ag (alternatively Au) |
| UL 94（電気特性）に準拠した難燃性評価 | V0 |
製品説明
Contact insert, number of poles: 4+2+PE, size: COM, power contacts: 4, control contacts: 2, Male, Crimped connection, 250 V, 40 A, 0.14 mm² ... 2.5 mm², Application: Power/Signal
