HC-HV06-I-PT-M

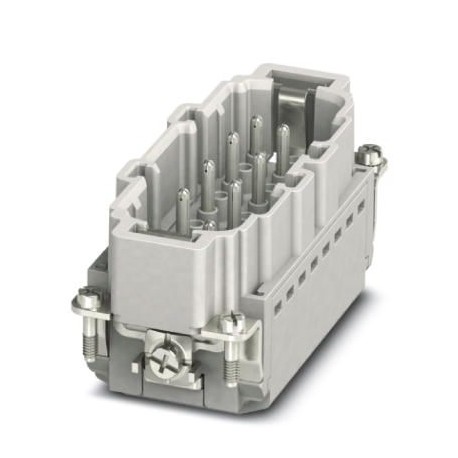

HC-HV06-I-PT-M 1407740 PHOENIX CONTACT Contact insert
$0.00米ドル
3597 在庫あり
主な仕様
GTIN:4046356777452
注文キー:1407740
カタログページ:Page 551 (C-2-2017)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356777452 |
| 注文キー | 1407740 |
| カタログページ | Page 551 (C-2-2017) |
| 梱包単位 | 1 pc |
| （材料データ） | 16 A (control contacts) |
| 原産国 | CN (China) |
| 関税番号 | 85366990 |
| （周囲条件） | PA: Fire protection in rail vehicles - requirement set R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| （主要商業データ） | 8 mm ... 10 mm (control contacts) |
| 注記（主要商業データ） | For solid conductors or stranded conductors with ferrules |
| 規模（主要商業データ） | B16 |
| （基準および規制） | No hazardous substances above threshold values |
| 定格電流（材料データ） | 16 A (power contacts) |
| 接続（主要商業データ） | Connectors may only be operated when there is no load/the power is switched off. Can be used for solid wires and stranded wires with ferrule. |
| 定格サージ電圧（材料データ） | 8 kV (power contacts) |
| 1個あたりの重量（梱包を除く） | 67.300 g |
| 接触材料（周囲条件） | Copper alloy |
| 定格電圧（III/3）（材料データ） | 830 V (power contacts) |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 剥離長さ（主要商業データ） | 8 mm ... 10 mm (power contacts) |
| 接続方法（主要商用データ） | Push-in connection (power contacts) |
| 周囲温度（動作）（一般） | -40 °C ... 125 °C (including heating up of contacts) |
| 汚染度（主要商業データ） | 3 |
| ポジション数（主要商業データ） | 6+2+PE |
| 過電圧カテゴリー（主要商業データ） | III |
| 基準/規制（周囲条件） | PA: Fire protection in rail vehicles - requirement sets R22 and R23 acc. to DIN EN 45545-2 (Risk level HL1 - HL2) |
| 組み立て説明書（主要商業データ） | To ensure correct use, installation in housing with IP54 protection or better is required |
| 電源接点数（主要商用データ） | 6 |
| 導体断面積（主要商用データ） | 0.14 mm² ... 2.5 mm² (applies to stranded conductors with ferrules) |
| 接触キャリア材料（周囲条件） | PC |
| 管理連絡先数（主要商業データ） | 2 |
| 挿入/撤回サイクル（主要商業データ） | ≥ 500 |
| 接続断面積AWG（主要商用データ） | 26 ... 14 (power contacts) |
| ポジションごとの接続数（主要商業データ） | 1 |
| 接触面材質、電源接点（周囲条件） | Ag |
| 接触面の材質、制御接点（周囲条件） | Ag |
| UL 94（電気特性）に準拠した難燃性評価 | V0 |
製品説明
Contact insert, number of poles: 6+2+PE, size: B16, power contacts: 6, control contacts: 2, number of connections per pole: 1, Male, Push-in connection, 690 V, 16 A, 0.14 mm² ... 2.5 mm², Application:
