HC-K10/26-ESTC

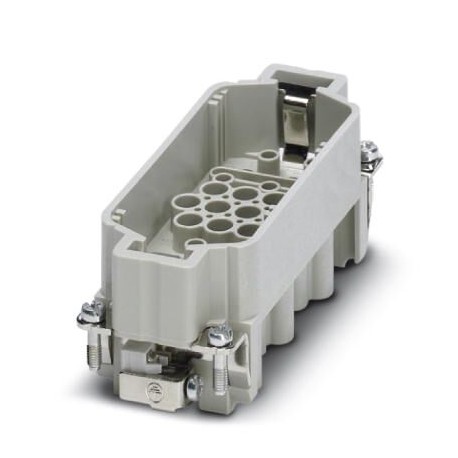

HC-K10/26-ESTC 1410974 PHOENIX CONTACT Contact insert HC-K10/26-ESTC 1410974
$0.00米ドル
3293 在庫あり
主な仕様
GTIN:4046356900362
注文キー:1410974
梱包単位:1
（材料データ）:8 kV (14-23 pos.)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356900362 |
| 注文キー | 1410974 |
| 梱包単位 | 1 |
| （材料データ） | 8 kV (14-23 pos.) |
| ETIM 4.0（eCl@ss） | EC000438 |
| ETIM 5.0 (eCl@ss) | EC000438 |
| ETIM 6.0 (eCl@ss) | EC000438 |
| ETIM 7.0 (eCl@ss) | EC000438 |
| UNSPSC 13.2 (ETIM) | 39121522 |
| 関税番号 | 85389099 |
| （主要商業データ） | 6 mm (2.5 mm²) |
| 注記（主要商業データ） | For HEAVYCON ADVANCE and HEAVYCON housing of type B16, crimp contacts: CK 1,6-ED... (not included in scope of supply) |
| 規模（主要商業データ） | B16 |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| eCl@ss 5.1 (分類) | 27261200 |
| eCl@ss 6.0 (分類) | 27261200 |
| eCl@ss 7.0 (分類) | 27440205 |
| eCl@ss 8.0 (分類) | 27440205 |
| eCl@ss 9.0 (分類) | 27440205 |
| （電気的特性） | IEC 60352 |
| 定格電流（材料データ） | 10 A |
| 接続（主要商業データ） | For B16 type housings, connectors may only be inserted when there is no load/the power is switched off. |
| 定格サージ電圧（材料データ） | 4 kV (5-9/28-32 pos.) |
| 接触材料（周囲条件） | Copper alloy |
| 定格電圧（III/3）（材料データ） | 250 V (5-9/28-32 pos.) |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（基準と規制） | |
| 接続方法（主要商用データ） | Crimp connection |
| 周囲温度（組立）（一般） | -40 °C ... 125 °C |
| 周囲温度（動作）（一般） | -40 °C ... 125 °C (including heating up of contacts) |
| 汚染度（主要商業データ） | 2 |
| ポジション数（主要商業データ） | 10+16+10+2PE |
| 過電圧カテゴリー（主要商業データ） | III |
| 組み立て説明書（主要商業データ） | To ensure correct use, installation in housing with IP54 protection or better is required |
| 電源接点数（主要商用データ） | 10 |
| 導体断面積（主要商用データ） | 0.14 mm² ... 2.5 mm² |
| 接触キャリア材料（周囲条件） | PC |
| 接触面材質（周囲条件） | Ag (alternatively Au) |
| 管理連絡先数（主要商業データ） | 26 |
| 挿入/撤回サイクル（主要商業データ） | ≥ 500 |
| 接続断面積AWG（主要商用データ） | 26 ... 14 |
| ポジションごとの接続数（主要商業データ） | 1 |
| 個々の電線の被覆剥ぎ長さ（主要商業データ） | 8 mm |
| 構造および試験規則（電気特性） | DIN VDE 0627/86 |
| UL 94（電気特性）に準拠した難燃性評価 | HB |
製品説明
Contact insert, number of poles: 10+16+10+2PE, size: B16, power contacts: 10, control contacts: 26, number of connections per pole: 1, Male, Crimped connection, 250 V, 10 A, 0.14 mm² ... 2.5 mm²
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Socket crimp contact carrier, number of positions: 10 (250 V) / 16 (400 V) / 10 (1000 V), for HEAVYCON housing type B16 and B32 (order CK1,6-ED... crimp contacts separately),
