HC-K12/ 2-ESTC

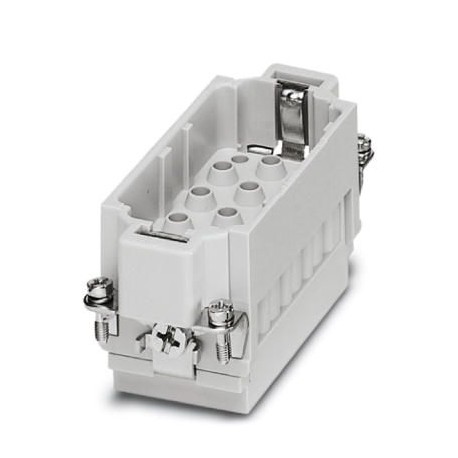

HC-K12/ 2-ESTC 1636334 PHOENIX CONTACT Contact insert
$37.44米ドル
317 在庫あり
主な仕様
GTIN:4046356011471
注文キー:1636334
カタログページ:Page 559 (C-2-2017)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356011471 |
| 注文キー | 1636334 |
| カタログページ | Page 559 (C-2-2017) |
| 梱包単位 | 1 pc |
| （材料データ） | 10 A (control contacts) |
| 原産国 | CN (China) |
| 関税番号 | 85366990 |
| （主要商業データ） | 6 mm (Control contacts, with a cross section of 2.5 mm²) |
| 注記（主要商業データ） | For HEAVYCON ADVANCE and HEAVYCON housing of type B16/B32, power contacts: CK 4,0-ED, control contacts: CK 1,6-ED (crimp contacts not supplied as standard) |
| 規模（主要商業データ） | B16 |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 定格電流（材料データ） | 40 A (power contacts) |
| 定格サージ電圧（材料データ） | 8 kV (power contacts) |
| 1個あたりの重量（梱包を除く） | 74.000 g |
| 接触材料（周囲条件） | Cu alloy |
| 定格電圧（III/3）（材料データ） | 690 V (power contacts) |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 接続方法（主要商用データ） | Crimp connection (power contacts) |
| 連絡先番号（主要商業データ） | 1 - 12 |
| 周囲温度（動作）（一般） | -40 °C ... 125 °C |
| 汚染度（主要商業データ） | 3 |
| ポジション数（主要商業データ） | 12+2+PE |
| 過電圧カテゴリー（主要商業データ） | III |
| 組み立て説明書（主要商業データ） | To ensure correct use, installation in housing with IP54 protection or better is required |
| 電源接点数（主要商用データ） | 12 |
| 導体断面積（主要商用データ） | 1.5 mm² ... 6 mm² (power contacts) |
| 接触キャリア材料（周囲条件） | PC |
| 管理連絡先数（主要商業データ） | 2 |
| 挿入/撤回サイクル（主要商業データ） | ≥ 500 |
| 接続断面積AWG（主要商用データ） | 16 ... 10 (power contacts) |
| 規格に準拠した接続（電気特性） | CSA |
| 個々の電線の被覆剥ぎ長さ（主要商業データ） | 9 mm (Power contacts, with a cross section of 1.5 mm² ... 2.5 mm²) |
| 接触面材質、電源接点（周囲条件） | Ag |
| 接触面の材質、制御接点（周囲条件） | Ag (alternatively Au) |
| UL 94（電気特性）に準拠した難燃性評価 | V0 |
製品説明
Contact insert, number of poles: 12+2+PE, size: B16, power contacts: 12, control contacts: 2, Male, crimped connection, 690 V, 40 A, 1.5 mm² ... 6 mm²
