HC-M-01-AT-M-40-PE

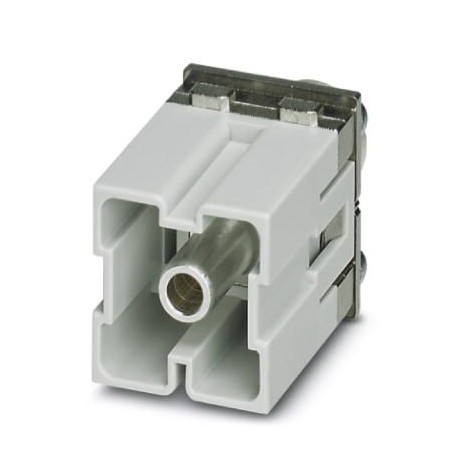

HC-M-01-AT-M-40-PE 1417382 PHOENIX CONTACT Contact insert module
$0.00米ドル
3436 在庫あり
主な仕様
GTIN:4055626112633
注文キー:1417382
カタログページ:Page 563 (C-2-2017)
梱包単位:2 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626112633 |
| 注文キー | 1417382 |
| カタログページ | Page 563 (C-2-2017) |
| 梱包単位 | 2 pc |
| 原産国 | PL (Poland) |
| 関税番号 | 85366990 |
| （周囲条件） | 16 mm (40 mm²) |
| 最小注文数量 | 2 pc |
| 連絡先資料（一般） | Copper alloy |
| 幅（主要商業データ） | 34.4 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 54.6 mm |
| 長さ（主要商業データ） | 29.3 mm |
| （機械的特性） | The axial screw connection must be established using a 5 mm Allen key (for stranded conductors only) |
| 接続プロファイル（寸法） | PE |
| 注記（機械的特性） | For HEAVYCON HC-B6 to B48 housing (housing height: min. 72 mm), HC-M-B..-MF-... module carrier frame required, axial connection for 5 mm Allen key |
| 色（機械的特性） | light gray |
| コンタクトキャリア材料（一般） | PC |
| 接触面材質（一般） | Ag |
| シリーズ（機械的特性） | HC-M-HS |
| 1個あたりの重量（梱包を除く） | 92.550 g |
| 接触直径（周囲条件） | 9.5 mm |
| 六角ソケット（周囲条件） | WAF 5 |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 締め付けトルク（周囲条件） | 8 Nm (25 mm² ... 70 mm²) |
| 接続（機械的特性） | Note regarding axial connection technology:Only for stranded wires. The specified conductor cross sections refer to the geometric cross section of the cable used.Cables with a geometric cross section which deviates significantly from the nominal cable cross section must be checked before use.The axial connection technology connection space is designed for fine strand cables according to VDE 0295 Class 5. Deviating cable structures (e.g., Class 6 cables) must be checked before use.Assembly instructionsBefore assembly, ensure that the tapered screw is fully loosened (chamber is open). Cables must not be twisted. The wires must be pushed into the contact chamber as far as they will go (until the insulation touches the contact). Hold the wires in position and tighten using an Allen key. The used wire end must be cut off before reconnection. The terminal screw must only be retightened once to prevent the litz wires from breaking. To prevent damage to the contact, the wire/cable must be mechanically held at an appropriate distance from the connection point (e.g., when used in a plate cut out). For notes on correct execution, see DIN VDE 0100-520:2003-06. Unused connections must be tightened with maximum torque. |
| 接触タイプ（機械的特性） | turned |
| 最小ハウジング高さ（周囲条件） | 72 mm |
| 導体断面積（周囲条件） | 25 mm² ... 70 mm² (The cross section specification refers to the geometric cross section of the cable used) |
| 接続方法（機械的特性） | Axial screw connection |
| 挿入/抜去サイクル（周囲条件） | ≥ 500 |
| 接続断面積 AWG (周囲条件) | 10 ... 00 |
| 組立説明書（機械特性） | To ensure correct use, installation in housing with IP54 protection or better is required |
| モジュールスロット数（機械的特性） | 2 |
| UL 94準拠の難燃性評価（材料データ） | V0 |
| 絶縁体を含む線径（周囲条件） | 12 mm (25 mm²) |
| 周囲温度（動作）（電気的特性） | -40 °C ... 125 °C |
| 個々の電線の被覆剥ぎ長さ（周囲条件） | 16 mm |
| UL 94準拠の難燃性評価（機械的特性） | V0 |
製品説明
Contact insert module, number of poles: PE, power contacts: 0, control contacts: 0, Male, Axial screw connection, 25 mm² ... 70 mm², Application: PE Transfer
