HC-M-01-COAX-CK1,6-75-M

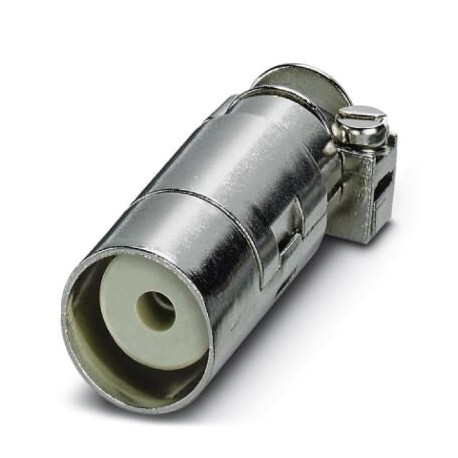

HC-M-01-COAX-CK1,6-75-M 1066962 PHOENIX CONTACT Connector HC-M-01-COAX-CK1,6-75-M 1066962
$0.00米ドル
4007 在庫あり
主な仕様
GTIN:4055626733975
注文キー:1066962
梱包単位:1
ETIM 7.0 (eCl@ss):EC002908
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626733975 |
| 注文キー | 1066962 |
| 梱包単位 | 1 |
| ETIM 7.0 (eCl@ss) | EC002908 |
| 関税番号 | 85366990 |
| （主要商業データ） | |
| 注記（主要商業データ） | Order crimp contacts separately |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| eCl@ss 9.0 (分類) | 27440290 |
| 定格電流（材料データ） | 10 A |
| eCl@ss 10.0.1 (分類) | 27440290 |
| 接続（主要商業データ） | Sheath stripping length: 23 mm, shield length: 13 mm, inner conductor stripping length: 8 mm |
| 定格サージ電圧（材料データ） | 0.8 kV |
| 接触材料（周囲条件） | Copper alloy |
| 定格電圧（III/3）（材料データ） | 50 V |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 周囲温度（動作）（一般） | -40 °C ... 85 °C |
| 汚染度（主要商業データ） | 3 |
| 過電圧カテゴリー（主要商業データ） | III |
| 組み立て説明書（主要商業データ） | Disassemble the contact with tool, order no.: 1884869 |
| 電源接点数（主要商用データ） | 0 |
| 導体断面積（主要商用データ） | 0.14 mm² ... 2.5 mm² |
| 接触キャリア材料（周囲条件） | PC |
| 接触面材質（周囲条件） | AU |
| 管理連絡先数（主要商業データ） | 1 |
| 挿入/撤回サイクル（主要商業データ） | ≥ 500 |
| 接続断面積AWG（主要商用データ） | 26 ... 14 |
| 最大外部導体径（主要商用データ） | 9.5 mm |
| 最小外部導体径（主要商用データ） | 3 mm |
| 個々の電線の被覆剥ぎ長さ（主要商業データ） | 8 mm |
| UL 94（電気特性）に準拠した難燃性評価 | V0 |
製品説明
Connector, number of poles: 1, power contacts: 0, control contacts: 1, Male, Crimped connection, 48 V, 10 A, 0.14 mm² ... 2.5 mm², outer diameter of the cable:3 mm ... 9.5 mm, application: COAX, 75 Ω
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Connector, power contacts: 0, control contacts: 1, Pin, 50 V, 10 A, 0.14 mm² ... 2.5 mm², external cable diameter:3 mm ... 9.5 mm, 75 Ohm
