HC-M-02-EMC-M

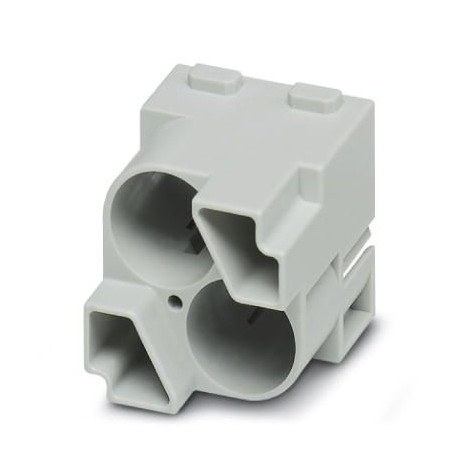

HC-M-02-EMC-M 1417374 PHOENIX CONTACT Contact insert module
$0.00米ドル
3299 在庫あり
主な仕様
GTIN:4055626112565
注文キー:1417374
カタログページ:Page 573 (C-2-2017)
梱包単位:2 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626112565 |
| 注文キー | 1417374 |
| カタログページ | Page 573 (C-2-2017) |
| 梱包単位 | 2 pc |
| 原産国 | PL (Poland) |
| 関税番号 | 85389099 |
| 最小注文数量 | 2 pc |
| 連絡先資料（一般） | Copper alloy |
| 定格電流（寸法） | 10 A |
| 幅（主要商業データ） | 34.2 mm |
| （基準および規制） | No hazardous substances above threshold values |
| 高さ（主要商業データ） | 34 mm |
| 長さ（主要商業データ） | 29.4 mm |
| 接続プロファイル（寸法） | 2 |
| 定格サージ電圧（寸法） | 0.8 kV |
| 注記（機械的特性） | For HEAVYCON housing type B6 to B48, HC-M-B...MF-... hinged module carrier frame required. |
| 色（機械的特性） | light gray |
| コンタクトキャリア材料（一般） | PC |
| 接触面材質（一般） | Ag (power)/Au (signal) |
| 相導体材料（一般） | Zinc alloy |
| 定格電圧（III/3）（寸法） | 50 V |
| シリーズ（機械的特性） | HC-M-EMV |
| 1個あたりの重量（梱包を除く） | 13.750 g |
| 接触直径（周囲条件） | 1.6 mm |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接続（機械的特性） | Plastic module for the HC-M-EMV-ST/3-9.5 EMC connector |
| 接触タイプ（機械的特性） | turned |
| 導体断面積（周囲条件） | 0.14 mm² ... 2.5 mm² |
| 接続方法（機械的特性） | Crimp connection |
| 汚染度（機械的特性） | 3 |
| 挿入/抜去サイクル（周囲条件） | ≥ 500 |
| 過電圧カテゴリー（機械的特性） | III |
| 組立説明書（機械特性） | To ensure correct use, installation in housing with IP54 protection or better is required |
| モジュールスロット数（機械的特性） | 2 |
| UL 94準拠の難燃性評価（材料データ） | V0 |
| 周囲温度（動作）（電気的特性） | -40 °C ... 125 °C |
| UL 94準拠の難燃性評価（機械的特性） | V0 |
製品説明
Contact insert module, number of poles: 2, Male, Crimped connection, 48 V, 10 A, 0.14 mm² ... 2.5 mm², application: Data/signal, for the use of two EMC connectors (male connector), number of poles: 1,
