HC-M-02-HS-70/22-MOD-ST

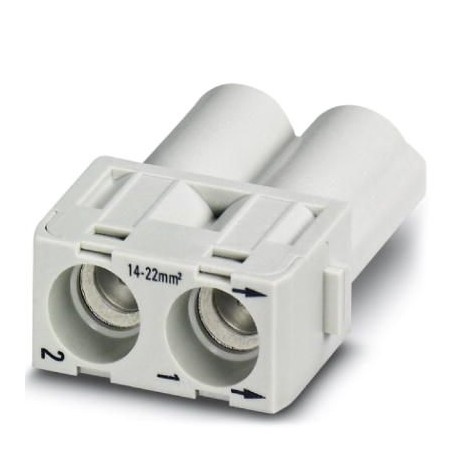

HC-M-02-HS-70/22-MOD-ST 1585728 PHOENIX CONTACT Contact insert module
$0.00米ドル
3202 在庫あり
主な仕様
GTIN:4046356308229
注記:Made to Order (non-returnable)
注文キー:1585728
カタログページ:Page 553 (C-4-2015)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356308229 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1585728 |
| カタログページ | Page 553 (C-4-2015) |
| 梱包単位 | 2 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85366990 |
| （周囲条件） | 5 Nm (22 mm²) |
| 最小注文数量 | 2 pc |
| 連絡先資料（一般） | Copper alloy |
| 定格電流（寸法） | 70 A |
| 幅（主要商業データ） | 34.2 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 45 mm |
| 長さ（主要商業データ） | 14.6 mm |
| 接続プロファイル（寸法） | 2 |
| 定格サージ電圧（寸法） | 8 kV |
| コンタクトキャリア材料（一般） | PC |
| 接触面材質（一般） | Ag |
| 定格電圧（III/3）（寸法） | 1000 V |
| シリーズ（機械的特性） | HC-M-02 |
| 1個あたりの重量（梱包を除く） | 32.750 g |
| 六角ソケット（周囲条件） | SW2,5 |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 締め付けトルク（周囲条件） | 4 Nm (for 14 mm² ... 16 mm²) |
| 接続（機械的特性） | Note regarding axial connection technology:Only for stranded wires. The specified conductor cross sections refer to the geometric cross section of the cable used.Cables with a geometric cross section which deviates significantly from the nominal cable cross section must be checked before use.The axial connection technology connection space is designed for fine strand cables according to VDE 0295 Class 5. Deviating cable structures (e.g., Class 6 cables) must be checked before use.Assembly instructionsBefore assembly, ensure that the tapered screw is fully loosened (chamber is open). Cables must not be twisted. The wires must be pushed into the contact chamber as far as they will go (until the insulation touches the contact). Hold the wires in position and tighten using an Allen key. The used wire end must be cut off before reconnection. The terminal screw must only be retightened once to prevent the litz wires from breaking. To prevent damage to the contact, the wire/cable must be mechanically held at an appropriate distance from the connection point (e.g., when used in a plate cut out). For notes on correct execution, see DIN VDE 0100-520:2003-06. Unused connections must be tightened with maximum torque. |
| 最小ハウジング高さ（周囲条件） | 72 mm |
| 導体断面積（周囲条件） | 14 mm² ... 22 mm² |
| 接続方法（機械的特性） | Axial screw connection |
| 標準に準拠した接続（材料データ） | UL |
| 汚染度（機械的特性） | 3 |
| 挿入/抜去サイクル（周囲条件） | ≥ 500 |
| 接続断面積 AWG (周囲条件) | 6 ... 4 |
| 過電圧カテゴリー（機械的特性） | III |
| 組立説明書（機械特性） | Use 2.5 mm Allen wrenches for axial connection. Only for stranded wires. For housing heights h ≥ 52 mm. Plug-in connections may only be operated only when there is no load/voltage. |
| モジュールスロット数（機械的特性） | 1 |
| UL 94準拠の難燃性評価（材料データ） | V0 |
| 絶縁体を含む線径（周囲条件） | 10 mm |
| 周囲温度（動作）（電気的特性） | -40 °C ... 125 °C |
| 個々の電線の被覆剥ぎ長さ（周囲条件） | 11 mm +1 (14 mm² ... 16 mm²) |
| UL 94準拠の難燃性評価（機械的特性） | V0 |
