HC-M-03-PN-M-F

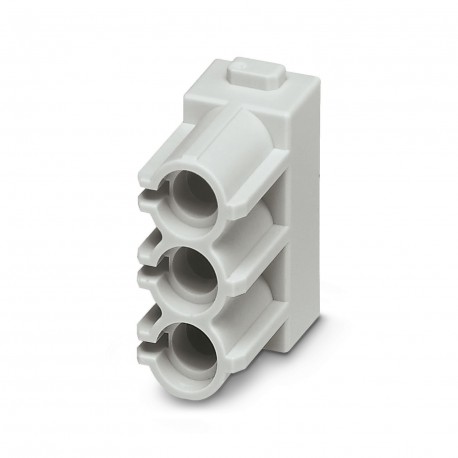

HC-M-03-PN-M-F 1417433 PHOENIX CONTACT Contact insert module
$0.00米ドル
4228 在庫あり
主な仕様
GTIN:4055626112947
注文キー:1417433
カタログページ:Page 583 (C-2-2017)
梱包単位:5 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626112947 |
| 注文キー | 1417433 |
| カタログページ | Page 583 (C-2-2017) |
| 梱包単位 | 5 pc |
| 原産国 | PL (Poland) |
| 関税番号 | 85389099 |
| （周囲条件） | 4 mm |
| 最小注文数量 | 5 pc |
| 幅（主要商業データ） | 34.1 mm |
| （基準および規制） | No hazardous substances above threshold values |
| 高さ（主要商業データ） | 27.2 mm |
| 長さ（主要商業データ） | 14.6 mm |
| （機械的特性） | Use of HC-CST-MOD (1636127) coding pins and HC-CBU-MOD (1636130) coding sockets has been prescribed. |
| 接続プロファイル（寸法） | 3 |
| 注記（機械的特性） | For HEAVYCON ADVANCE housing type B6 to B24 and HEAVYCON housing type B6 to B48. HEAVYCON HC-M-B...-MF... module carrier frame required, HC-M-PN... pneumatic pins and sockets are not supplied as standard. |
| 色（機械的特性） | light gray |
| コンタクトキャリア材料（一般） | PC |
| シリーズ（機械的特性） | HC-M-03-PN |
| 1個あたりの重量（梱包を除く） | 5.730 g |
| 接触直径（周囲条件） | 5.2 mm |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接続（機械的特性） | - Snap the pneumatic contact and module together. Insert the contact into the module from the front- Place the modules assembled with the contacts in the module carrier frame.- The pneumatic tubes are pushed onto the pneumatic contact from the back of the module.The medium-sized module slots and sleeves/coupling housing with straight cable outlet direction are recommended. |
| 一体型バルブ（機械的特性） | No |
| 挿入/抜去サイクル（周囲条件） | ≥ 500 |
| 組立説明書（機械特性） | To ensure correct use, installation in housing with IP54 protection or better is required |
| モジュールスロット数（機械的特性） | 1 |
| UL 94準拠の難燃性評価（材料データ） | V0 |
| 周囲温度（動作）（電気的特性） | -40 °C ... 80 °C |
| 圧力ホース接続部の内径（周囲条件） | 1.6 mm |
| UL 94準拠の難燃性評価（機械的特性） | V0 |
製品説明
Contact insert module, number of poles: 3, Female, Male, application: Pneumatic system, for 1.6/3/4 mm hose inner diameter
