HC-M-04-CT-M

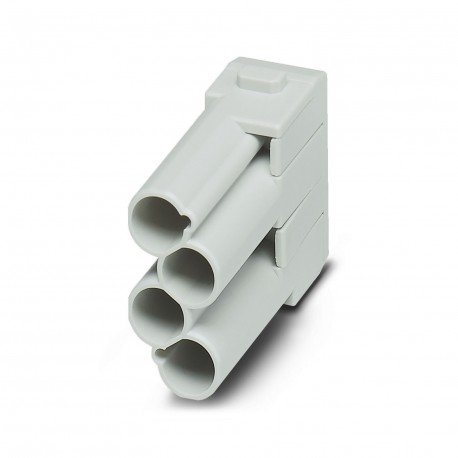

HC-M-04-CT-M 1414362 PHOENIX CONTACT Module inserts contacts, Number of poles: 4, Type of contact: Male, Tec..
$0.00米ドル
4638 在庫あり
主な仕様
:The module cannot be used simultaneously with the HC-B..-TMB-SD-IP65 and HC-B..-TMS-SD-IP65 protective covers.
幅:34.2 mm
身長:44.6 mm
長さ:14.6 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| The module cannot be used simultaneously with the HC-B..-TMB-SD-IP65 and HC-B..-TMS-SD-IP65 protective covers. | |
| 幅 | 34.2 mm |
| 身長 | 44.6 mm |
| 長さ | 14.6 mm |
| シリーズ | HC-M-04 |
| 一般的な | For HEAVYCON HC-B6 to B48 housing, HC-M-B...-MF-... module carrier frame required, crimp connection, crimp contacts not supplied as standard. |
| 応用 | Power |
| 製品タイプ | Modular contact insert |
| 組み立てノート | To ensure correct use, installation in housing with IP54 protection or better is required |
| 定格電流 | 40 A |
| 記事の改訂 | 02 |
| 接触直径 | 4 mm |
| 接触材料 | Copper alloy |
| 連絡先番号 | 1 - 4 |
| 接続プロファイル | 4 |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 4 |
| 定格サージ電圧 | 6 kV |
| 過電圧カテゴリー | III |
| 接続技術 | Crimp connection |
| 接触材料の種類 | turned |
| 電源接点数 | 4 |
| 定格電圧（III/3） | 690 V |
| 規格・規制 | PC: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| 最小ハウジング高さ | 52 mm |
| モジュールスロットの数 | 1 |
| 導体断面積 | 1.5 mm² ... 6 mm² |
| 制御コンタクト数 | 0 |
| 接触キャリア材料 | PC |
| 接触面材質 | Ag |
| 挿入/離脱サイクル | ≥ 500 |
| 定格サージ電圧（III/2） | 8 kV |
| 定格サージ電圧（III/3） | 6 kV |
| 接続断面積AWG | 16 ... 10 |
| 定格電圧（III/2）接点 | 1000 V |
| 周囲温度（動作） | -40 °C ... 125 °C |
| 標準に準拠した接続 | IEC / EN |
| UL 94準拠の難燃性評価 | V0 |
| 個々の電線の被覆剥き長さ | 9 mm (9.6 mm (4-6 mm²)) |
製品説明
Contact insert module, number of poles: 4, power contacts: 4, control contacts: 0, Male, Crimped connection, 690 V, 40 A, 1.5 mm² ... 6 mm², Application: Power
