在庫あり 注目商品
HC-M-05-PT-F

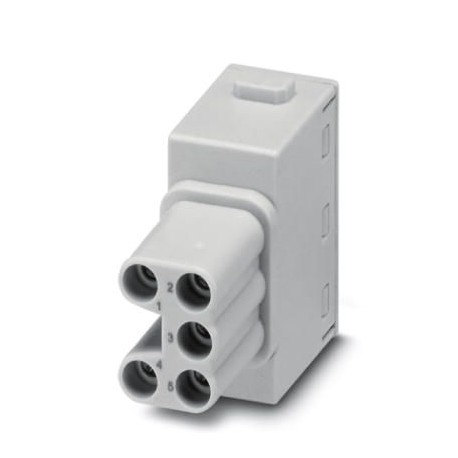

HC-M-05-PT-F 1417373 PHOENIX CONTACT Contact insert module
$0.00米ドル
3657 在庫あり
主な仕様
GTIN:4055626112558
注文キー:1417373
カタログページ:Page 567 (C-2-2017)
梱包単位:5 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626112558 |
| 注文キー | 1417373 |
| カタログページ | Page 567 (C-2-2017) |
| 梱包単位 | 5 pc |
| 原産国 | PL (Poland) |
| 関税番号 | 85366990 |
| 最小注文数量 | 5 pc |
| 連絡先資料（一般） | Copper alloy |
| 定格電流（寸法） | 16 A |
| 幅（主要商業データ） | 34.2 mm |
| （基準および規制） | No hazardous substances above threshold values |
| 高さ（主要商業データ） | 34 mm |
| 長さ（主要商業データ） | 14.6 mm |
| （機械的特性） | For solid conductors or stranded conductors with ferrules |
| 接続プロファイル（寸法） | 5 |
| 定格サージ電圧（寸法） | 6 kV |
| 注記（機械的特性） | For HEAVYCON housing type B6 to B48, HC-M-B…MF... module carrier frame required |
| 色（機械的特性） | light gray |
| コンタクトキャリア材料（一般） | PC |
| 接触面材質（一般） | Ag |
| 定格電圧（III/3）（寸法） | 400 V |
| シリーズ（機械的特性） | HC-M-05 |
| 1個あたりの重量（梱包を除く） | 16.210 g |
| 接触直径（周囲条件） | 2.5 mm |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接触タイプ（機械的特性） | rolled |
| 最小ハウジング高さ（周囲条件） | 52 mm |
| 導体断面積（周囲条件） | 0.14 mm² ... 2.5 mm² (with ferrule) |
| 接続方法（機械的特性） | Push-in connection |
| 汚染度（機械的特性） | 3 |
| 挿入/抜去サイクル（周囲条件） | ≥ 500 |
| 接続断面積 AWG (周囲条件) | 26 ... 14 (with ferrule) |
| 過電圧カテゴリー（機械的特性） | III |
| 組立説明書（機械特性） | To ensure correct use, installation in housing with IP54 protection or better is required |
| モジュールスロット数（機械的特性） | 1 |
| UL 94準拠の難燃性評価（材料データ） | V0 |
| 周囲温度（動作）（電気的特性） | -40 °C ... 125 °C |
| 個々の電線の被覆剥ぎ長さ（周囲条件） | 8 mm ±1 mm |
| UL 94準拠の難燃性評価（機械的特性） | V0 |
製品説明
Contact insert module, number of poles: 5, power contacts: 5, control contacts: 0, Female, Push-in connection, 400 V, 16 A, 0.14 mm² ... 2.5 mm², Application: Power
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
