HC-M-05L-TPT-M

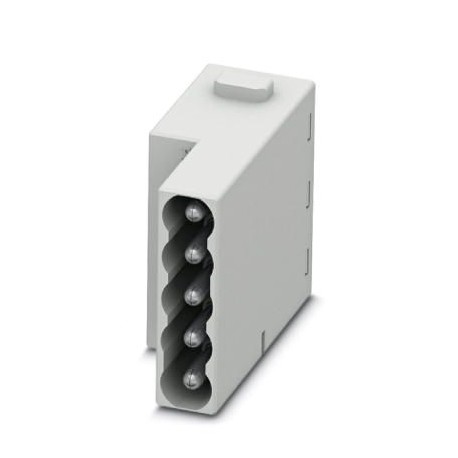

HC-M-05L-TPT-M 1423961 PHOENIX CONTACT Contact insert module
$0.00米ドル
4799 在庫あり
主な仕様
GTIN:4055626365800
注文キー:1423961
カタログページ:Page 567 (C-2-2017)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626365800 |
| 注文キー | 1423961 |
| カタログページ | Page 567 (C-2-2017) |
| 梱包単位 | 1 pc |
| （寸法） | 400 V (Conductor-Conductor) |
| （材料データ） | DIN EN 60664 |
| 原産国 | PL (Poland) |
| 関税番号 | 85366990 |
| 連絡先資料（一般） | Copper alloy |
| 定格電流（寸法） | 10 A |
| 幅（主要商業データ） | 34 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 36 mm |
| 長さ（主要商業データ） | 14.6 mm |
| （機械的特性） | For solid conductors or stranded conductors with ferrules |
| 接続プロファイル（寸法） | 5 |
| 定格サージ電圧（寸法） | 4 kV |
| 注記（機械的特性） | For HEAVYCON housing type B6 to B48, HC-M-B...MF-... hinged module carrier frame required. |
| 色（機械的特性） | light gray |
| コンタクトキャリア材料（一般） | PC |
| 接触面材質（一般） | Ag |
| 定格電圧（III/3）（寸法） | 230 V (Conductor-PE) |
| シリーズ（機械的特性） | HC-M-05-T |
| 1個あたりの重量（梱包を除く） | 18.000 g |
| 接触直径（周囲条件） | 2.5 mm |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 接触タイプ（機械的特性） | rolled |
| 導体断面積（周囲条件） | 0.25 mm² ... 1.5 mm² (with ferrule) |
| 接続方法（機械的特性） | Push-in connection |
| 汚染度（機械的特性） | 3 |
| 挿入/抜去サイクル（周囲条件） | ≥ 500 |
| 接続断面積 AWG (周囲条件) | 24 ... 16 (with ferrule) |
| 過電圧カテゴリー（機械的特性） | III |
| 組立説明書（機械特性） | To ensure correct use, installation in housing with IP54 protection or better is required |
| モジュールスロット数（機械的特性） | 1 |
| 構造および試験規則（材料データ） | DIN EN 61984 |
| UL 94準拠の難燃性評価（材料データ） | V0 |
| 周囲温度（動作）（電気的特性） | -40 °C ... 125 °C |
| 個々の電線の被覆剥ぎ長さ（周囲条件） | 8 mm ±1 mm |
| 位置あたりの接続数（機械的特性） | 2 |
| UL 94準拠の難燃性評価（機械的特性） | V0 |
製品説明
Contact insert module, number of poles: 5, power contacts: 5, control contacts: 0, number of connections per pole: 2, Male, Push-in connection, 230 V/400 V, 16 A, 0.25 mm² ... 1.5 mm², Application: Po
