HC-M-08-PT-F

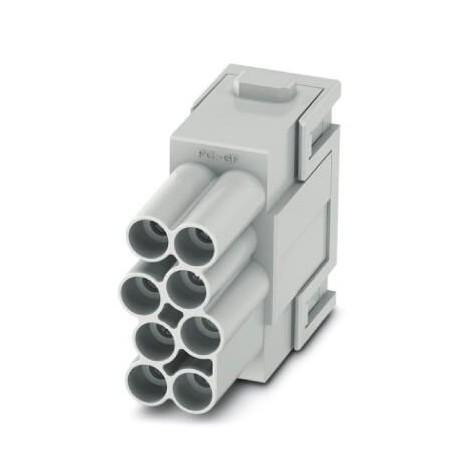

HC-M-08-PT-F 1424226 PHOENIX CONTACT Contact insert module, number of positions: 8, power contacts: 8, contr..
$0.00米ドル
3524 在庫あり
主な仕様
GTIN:4055626369570
注文キー:1424226
（図面）:
カタログページ:Page 577 (C-2-2019)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626369570 |
| 注文キー | 1424226 |
| （図面） | |
| カタログページ | Page 577 (C-2-2019) |
| 梱包単位 | 1 pc |
| 幅（図面） | 34.1 mm |
| 原産国 | CN (China) |
| ETIM 6.0 (eCl@ss) | EC000438 |
| ETIM 7.0 (eCl@ss) | EC000438 |
| 高さ（図面） | 39 mm |
| 長さ（図面） | 14.6 mm |
| 関税番号 | 85366990 |
| 連絡先資料（一般） | Copper alloy |
| 定格電流（寸法） | 16 A (power contacts) |
| （基準および規制） | No hazardous substances above threshold values |
| eCl@ss 5.1 (分類) | 27261200 |
| eCl@ss 6.0 (分類) | 27261200 |
| eCl@ss 7.0 (分類) | 27440207 |
| eCl@ss 9.0 (分類) | 27440217 |
| （機械的特性） | Connectors may be operated only when there is no load/voltage. |
| 接続プロファイル（寸法） | 8 |
| eCl@ss 10.0.1 (分類) | 27440217 |
| 定格サージ電圧（寸法） | 6 kV |
| 注記（機械的特性） | For HEAVYCON housing type B6 to B48, HC-M-B...MF-... hinged module carrier frame required. |
| コンタクトキャリア材料（一般） | PC |
| 接触面材質（一般） | Ag |
| 定格電圧（III/3）（寸法） | 400 V |
| シリーズ（機械的特性） | HC-M-08 |
| 1個あたりの重量（梱包を除く） | 20.000 g |
| 接触直径（周囲条件） | 2.5 mm |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接触タイプ（機械的特性） | turned |
| 導体断面積（周囲条件） | 0.5 mm² ... 2.5 mm² (with ferrule) |
| 接続方法（機械的特性） | Push-in connection |
| 汚染度（機械的特性） | 3 |
| 挿入/抜去サイクル（周囲条件） | ≥ 500 |
| 接続断面積 AWG (周囲条件) | 20 ... 14 (with ferrule) |
| 寸法図寸法図（図面） | |
| 過電圧カテゴリー（機械的特性） | III |
| 組立説明書（機械特性） | To ensure correct use, installation in housing with IP54 protection or better is required |
| モジュールスロット数（機械的特性） | 1 |
| UL 94準拠の難燃性評価（材料データ） | V0 |
| 周囲温度（動作）（電気的特性） | -40 °C ... 125 °C |
| 個々の電線の被覆剥ぎ長さ（周囲条件） | 10 mm |
| UL 94準拠の難燃性評価（機械的特性） | V0 |
