HC-M-17-MOD-ST

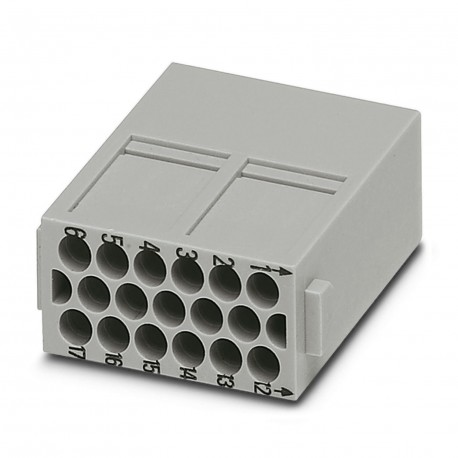

HC-M-17-MOD-ST 1636473 PHOENIX CONTACT HEAVYCON contact insert module, male, 17-pos., crimp connection
$0.00米ドル
3933 在庫あり
主な仕様
幅:34.2 mm
身長:34 mm
長さ:14.6 mm
シリーズ:HC-M-17
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 幅 | 34.2 mm |
| 身長 | 34 mm |
| 長さ | 14.6 mm |
| シリーズ | HC-M-17 |
| 一般的な | For HEAVYCON housing type B6 to B48, HC-M-MHR... hinged retaining frame required, CK1,6-ED... crimp contacts (crimp contacts not supplied as standard) |
| 応用 | Signal |
| 製品タイプ | Modular contact insert |
| 組み立てノート | Housing height ≥ 52 mm.Plug-in connections may only be operated only when there is no load/voltage. |
| 定格電流 | 10 A |
| 接触直径 | 1.6 mm |
| 接触材料 | Copper alloy |
| 連絡先番号 | 1 - 17 |
| 接続プロファイル | 17 |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 17 |
| 定格サージ電圧 | 2.5 kV |
| 過電圧カテゴリー | III |
| 接続技術 | Crimp connection |
| 接触材料の種類 | turned |
| 定格電圧（III/3） | 160 V |
| 最小ハウジング高さ | 52 mm |
| モジュールスロットの数 | 1 |
| 導体断面積 | 0.14 mm² ... 2.5 mm² |
| 接触キャリア材料 | PC |
| 接触面材質 | Ag (alternatively Au) |
| 挿入/離脱サイクル | ≥ 500 |
| 接続断面積AWG | 26 ... 14 |
| 周囲温度（動作） | -40 °C ... 125 °C |
| UL 94準拠の難燃性評価 | V0 |
| 個々の電線の被覆剥き長さ | 8 mm (6 (2.5 mm²)) |
