在庫あり 注目商品
HC-M-25-MOD-BU

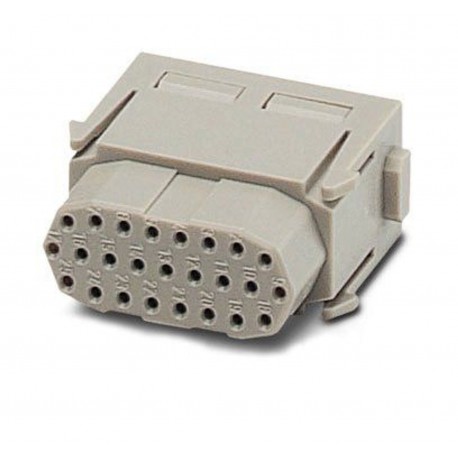

HC-M-25-MOD-BU 1605005 PHOENIX CONTACT HEAVYCON contact insert module, female, 25-pos., crimp connection
$0.00米ドル
4764 在庫あり
主な仕様
幅:34.2 mm
身長:30.65 mm
長さ:14.6 mm
シリーズ:HC-M-25
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 幅 | 34.2 mm |
| 身長 | 30.65 mm |
| 長さ | 14.6 mm |
| シリーズ | HC-M-25 |
| 一般的な | For HEAVYCON housing type B6 to B48, HC-M-MHR... hinged retaining frame required, VS-...CD-1,0... crimp contacts (crimp contacts not supplied as standard) |
| 応用 | Signal |
| 製品タイプ | Modular contact insert |
| 試験電圧 | 800 V AC |
| 組み立てノート | Housing height >= 52 mm.Plug-in connections may only be operated only when there is no load/voltage. Use of HC-CST (1676857) coding pins and HC-CBU (1676860) coding sockets has been prescribed. |
| 定格電流 | 4 A |
| 接触直径 | 1 mm |
| 接触材料 | Copper alloy |
| 連絡先番号 | 1 - 25 |
| 接続プロファイル | 25 |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 25 |
| 定格サージ電圧 | 0.8 kV |
| 過電圧カテゴリー | III |
| 接続技術 | Crimp connection |
| 接触材料の種類 | turned |
| 定格電圧（III/3） | 50 V |
| 最小ハウジング高さ | 52 mm |
| モジュールスロットの数 | 1 |
| 導体断面積 | 0.08 mm² ... 0.5 mm² |
| 接触キャリア材料 | PC |
| 接触面材質 | Au |
| 挿入/離脱サイクル | ≥ 500 |
| 接続断面積AWG | 28 ... 20 |
| 周囲温度（動作） | -40 °C ... 125 °C |
| UL 94準拠の難燃性評価 | V0 |
| 個々の電線の被覆剥き長さ | 4.2 mm |
製品説明
More details
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
