HC-M-DSUB-09/2-CT-F

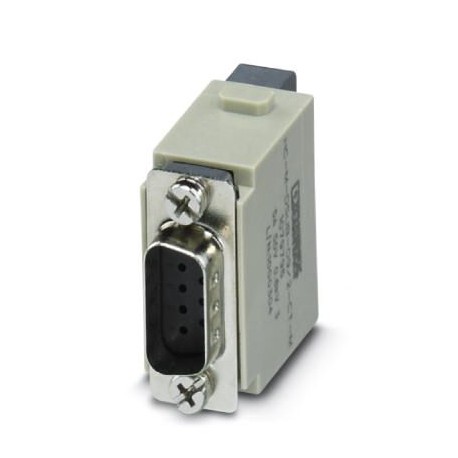

HC-M-DSUB-09/2-CT-F 1079793 PHOENIX CONTACT HEAVYCON socket contact insert module, D-SUB 9, crimp connection..
$0.00米ドル
3079 在庫あり
主な仕様
GTIN:4055626800431
注文キー:1079793
（図面）:
カタログページ:Page 587 (C-2-2019)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626800431 |
| 注文キー | 1079793 |
| （図面） | |
| カタログページ | Page 587 (C-2-2019) |
| 梱包単位 | 1 pc |
| 幅（図面） | 34.2 mm |
| 原産国 | CN (China) |
| ETIM 6.0 (eCl@ss) | EC000438 |
| ETIM 7.0 (eCl@ss) | EC000438 |
| 高さ（図面） | 35.7 mm |
| 長さ（図面） | 14.6 mm |
| 関税番号 | 85389099 |
| 連絡先資料（一般） | Copper alloy |
| 定格電流（寸法） | 5 A |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| eCl@ss 5.1 (分類) | 27261200 |
| eCl@ss 6.0 (分類) | 27261200 |
| eCl@ss 7.0 (分類) | 27440207 |
| eCl@ss 9.0 (分類) | 27440218 |
| 接続プロファイル（寸法） | 9 |
| eCl@ss 10.0.1 (分類) | 27440218 |
| 定格サージ電圧（寸法） | 0.8 kV |
| 注記（機械的特性） | For module carrier frames HC-M-B...-MF-H/HC-M-B...-MF-B, for two conductors |
| タイプ（機械的特性） | D-SUB 9 |
| コンタクトキャリア材料（一般） | PC |
| 接触面材質（一般） | Ag |
| 相導体材料（一般） | Zinc alloy |
| 定格電圧（III/3）（寸法） | 50 V |
| シリーズ（機械的特性） | HC-M-DSUB-C |
| 1個あたりの重量（梱包を除く） | 0.000 g |
| 接触直径（周囲条件） | 1 mm |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 接触タイプ（機械的特性） | turned |
| 最小ハウジング高さ（周囲条件） | 52 mm |
| 導体断面積（周囲条件） | 0.09 mm² ... 0.82 mm² |
| 接続方法（機械的特性） | Crimp connection |
| 汚染度（機械的特性） | 3 |
| 挿入/抜去サイクル（周囲条件） | ≥ 500 |
| 接続断面積 AWG (周囲条件) | 28 ... 18 |
| 寸法図寸法図（図面） | |
| 過電圧カテゴリー（機械的特性） | III |
| 組立説明書（機械特性） | Housing height >= 52 mm.Plug-in connections may only be operated only when there is no load/voltage. Use of HC-CST (1676857) coding pins and HC-CBU (1676860) coding sockets has been prescribed. |
| モジュールスロット数（機械的特性） | 1 |
| UL 94準拠の難燃性評価（材料データ） | V0 |
| 周囲温度（動作）（電気的特性） | -40 °C ... 125 °C |
| 個々の電線の被覆剥ぎ長さ（周囲条件） | 4.2 mm |
| UL 94準拠の難燃性評価（機械的特性） | V0 |
製品説明
Female contact bracket module HEAVYCON, D-SUB 9, crimp connection, for two wires, without crimp contacts
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Dimensional drawingDimensional drawing
