HC-M-HS 200/70-MOD-BU

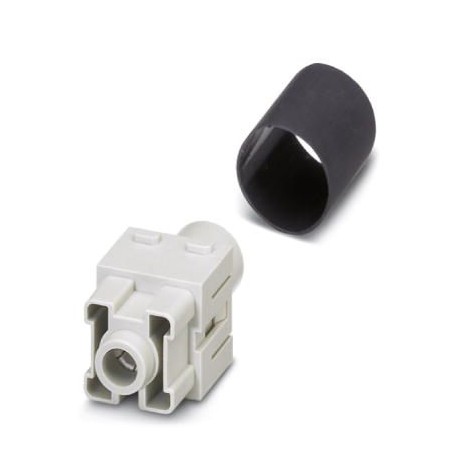

HC-M-HS 200/70-MOD-BU 1636897 PHOENIX CONTACT Contact insert module
$0.00米ドル
4433 在庫あり
主な仕様
GTIN:4046356095266
注記:Made to Order (non-returnable)
注文キー:1636897
カタログページ:Page 551 (C-4-2015)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356095266 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1636897 |
| カタログページ | Page 551 (C-4-2015) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85366990 |
| （周囲条件） | 16 mm (70 mm²) |
| 連絡先資料（一般） | Copper alloy |
| 定格電流（寸法） | 200 A |
| 幅（主要商業データ） | 34.2 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 60 mm |
| 長さ（主要商業データ） | 29.4 mm |
| 接続プロファイル（寸法） | 1 |
| 定格サージ電圧（寸法） | 8 kV |
| コンタクトキャリア材料（一般） | PC |
| 接触面材質（一般） | Ag |
| 定格電圧（III/3）（寸法） | 1000 V |
| シリーズ（機械的特性） | HC-M-HS |
| 1個あたりの重量（梱包を除く） | 68.400 g |
| 六角ソケット（周囲条件） | WAF 5 |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 締め付けトルク（周囲条件） | 9 Nm (40 - 50 mm²) |
| 接続（機械的特性） | Note regarding axial connection technology:Only for stranded wires. The specified conductor cross sections refer to the geometric cross section of the cable used.Use of cables with a geometric cross section very different from the cable's nominal cross section should be checked before use.The wiring space of the axial screw method is designed for fine strand cables according to VDE 0295 Class 5. Deviating cable structures (e.g., Class 6 cables) should be checked before use.ConnectionBefore starting to connect, ensure that the tapered screw is turned back all the way (chamber is open). The cables must not be twisted. The wires should be inserted as far as they will go in the contact chamber (until the insulation touches the contact). Hold wires in position and use socket wrench to tighten. The used wire end should be cut off before connecting again. The connection screw may only be retightened once to prevent the litz wires from breaking. To prevent damage to the contact, the wire/cable should be mechanically intercepted at an appropriate distance from the connection point (e.g., by using a plate cutout). DIN VDE 0100-520:2003-06 contains information on how to do this correctly. The module cannot be used simultaneously with the HC-B..-TMB-SD-IP65 and HC-B..-TMS-SD-IP65 protective covers. |
| 最小ハウジング高さ（周囲条件） | 72 mm |
| 導体断面積（周囲条件） | 40 mm² ... 70 mm² (The cross section specification refers to the geometric cross section of the cable used) |
| 接続方法（機械的特性） | Axial screw connection |
| 標準に準拠した接続（材料データ） | UL |
| 汚染度（機械的特性） | 3 |
| 挿入/抜去サイクル（周囲条件） | ≥ 500 |
| 接続断面積 AWG (周囲条件) | 1 ... 00 |
| 過電圧カテゴリー（機械的特性） | III |
| 組立説明書（機械特性） | - Use only flexible conductors,- Connection of wires with 5 mm an Allen wrench,- Housing height h ≥ 72 mm,- Connectors may only be operated without load/voltage. |
| モジュールスロット数（機械的特性） | 2 |
| UL 94準拠の難燃性評価（材料データ） | V0 |
| 絶縁体を含む線径（周囲条件） | 12 mm (40 mm²) |
| 周囲温度（動作）（電気的特性） | -40 °C ... 125 °C |
| 個々の電線の被覆剥ぎ長さ（周囲条件） | 16 mm |
| UL 94準拠の難燃性評価（機械的特性） | V0 |
