HC-M-HV-MOD-ST

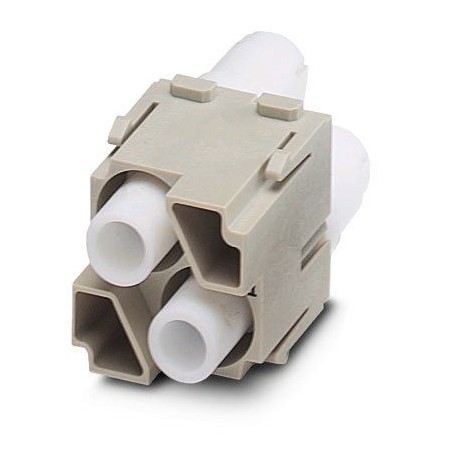

HC-M-HV-MOD-ST 1604998 PHOENIX CONTACT Contact insert module
$0.00米ドル
4209 在庫あり
主な仕様
GTIN:4017918893286
注記:Made to Order (non-returnable)
注文キー:1604998
カタログページ:Page 557 (C-4-2015)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918893286 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1604998 |
| カタログページ | Page 557 (C-4-2015) |
| 梱包単位 | 1 pc |
| （寸法） | 5000 V (Conductor-Conductor) |
| 原産国 | DE (Germany) |
| 関税番号 | 85359000 |
| 連絡先資料（一般） | Copper alloy |
| 定格電流（寸法） | 16 A |
| 幅（主要商業データ） | 34.2 mm |
| （基準および規制） | No hazardous substances above threshold values |
| 高さ（主要商業データ） | 59 mm |
| 長さ（主要商業データ） | 29.4 mm |
| 接続プロファイル（寸法） | 2 |
| 定格サージ電圧（寸法） | 15 kV |
| コンタクトキャリア材料（一般） | PC / PTFE |
| 接触面材質（一般） | Ag (alternatively Au) |
| 定格電圧（III/3）（寸法） | 2900 V (Conductor-PE) |
| 線径（周囲条件） | 2.5 mm |
| シリーズ（機械的特性） | HC-M-HV |
| 1個あたりの重量（梱包を除く） | 54.000 g |
| 接触直径（周囲条件） | 2.5 mm |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接続（機械的特性） | Assembly procedure:- Strip wire 9.5 mm,- connect the stripped part of the wire through the locking sleeve (for wire diameter > 3.2 mm),- crimp wire (with protracted locking sleeve) with CK2.5...ED crimp contact,- lock the locking sleeve with the crimp contact together with the module's insulating body. |
| 接触タイプ（機械的特性） | turned |
| 最小ハウジング高さ（周囲条件） | 72 mm |
| 導体断面積（周囲条件） | 0.5 mm² ... 4 mm² |
| 接続方法（機械的特性） | Crimp connection |
| 汚染度（機械的特性） | 3 |
| 挿入/抜去サイクル（周囲条件） | ≥ 500 |
| 接続断面積 AWG (周囲条件) | 20 ... 12 |
| 過電圧カテゴリー（機械的特性） | III |
| 組立説明書（機械特性） | Use HC housing h >= 72 mm. Plug-in connections may only be operated only when there is no load/voltage. |
| モジュールスロット数（機械的特性） | 2 |
| UL 94準拠の難燃性評価（材料データ） | V0 |
| 絶縁体を含む線径（周囲条件） | 8 mm |
| 周囲温度（動作）（電気的特性） | -40 °C ... 125 °C |
| 個々の電線の被覆剥ぎ長さ（周囲条件） | 9.5 mm |
| UL 94準拠の難燃性評価（機械的特性） | V0 |
