HC-M-PN2-MOD-ST-BU

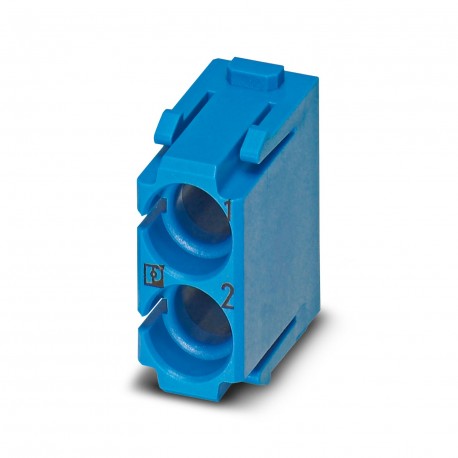

HC-M-PN2-MOD-ST-BU 1674998 PHOENIX CONTACT HEAVYCON pneumatic module, male/female, 2 connections
$0.00米ドル
3189 在庫あり
主な仕様
:- Lock together the pneumatic contact with the module. To do so, insert the contact into the module from the front.- Place the modules fitted with the contacts in the hinged retaining frame. The hinged retaining frame is fixed after insertion with HC-M-MHR-FIX (opening prevented).- The pneumatic hoses are pushed onto the pneumatic contact from the rear module side.The medium-sized module slots and sleeves/coupling housing with straight cable outlet direction are recommended
幅:34.2 mm
身長:27.2 mm
長さ:14.6 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| - Lock together the pneumatic contact with the module. To do so, insert the contact into the module from the front.- Place the modules fitted with the contacts in the hinged retaining frame. The hinged retaining frame is fixed after insertion with HC-M-MHR-FIX (opening prevented).- The pneumatic hoses are pushed onto the pneumatic contact from the rear module side.The medium-sized module slots and sleeves/coupling housing with straight cable outlet direction are recommended | |
| 幅 | 34.2 mm |
| 身長 | 27.2 mm |
| 長さ | 14.6 mm |
| 一般的な | Hinged retaining frame HC-M-MHR...is required for HEAVYCON-ADVANCE housing of types B6 to B24 and HEAVYCON housing of types B6 to B48, pneumatic HC-M-PN... male and female connectors (Pneumatic male and female connectors not included in the scope of supply) |
| 応用 | Pneumatics |
| 製品タイプ | Pneumatic insert, modular |
| 組み立てノート | HC-CST (1676857) coding pins and HC-CBU (1676860) coding sockets are mandatory. Observe the minimum bending radii when connecting the hoses. |
| 連絡先番号 | 1 - 2 |
| 接続プロファイル | 2 |
| 寸法図 | |
| ポジション数 | 2 |
| モジュールスロットの数 | 1 |
| 接触キャリア材料 | PC |
| 挿入/離脱サイクル | ≥ 500 |
| 周囲温度（動作） | -40 °C ... 80 °C |
| UL 94準拠の難燃性評価 | V0 |
| 圧力ホース接続部の内径 | 6 mm |
