HC-Q03-I-CT-F

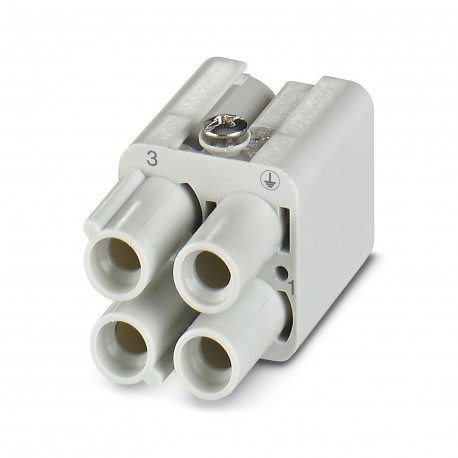

HC-Q03-I-CT-F 1419897 PHOENIX CONTACT Contact insert
$0.00米ドル
3529 在庫あり
主な仕様
:Crimp connection (PE contact)
タイプ:D7
テスト:DIN VDE 0627/86
幅:21 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Crimp connection (PE contact) | |
| タイプ | D7 |
| テスト | DIN VDE 0627/86 |
| 幅 | 21 mm |
| 身長 | 34.8 mm |
| 長さ | 21 mm |
| シリーズ | HC-HS |
| 一般的な | For HC-D7 housing, crimp contacts CK 4,0. Crimp contacts not included in scope of supply. |
| 応用 | Power |
| 製品タイプ | Contact insert with a fixed no. of positions |
| 組み立てノート | To ensure correct use, installation in housing with IP54 protection or better is required |
| 定格電流 | 40 A |
| 記事の改訂 | 04 |
| 接触直径 | 4 mm |
| 接触材料 | Copper alloy |
| 連絡先番号 | 1 - 2 |
| 締め付けトルク | 0.5 Nm ... 0.8 Nm (Mounting screws for mounting in the HEAVYCON housing) |
| 接続プロファイル | 3+PE |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 3 |
| 定格サージ電圧 | 6 kV |
| 過電圧カテゴリー | III |
| 接続技術 | Crimp connection |
| 接触材料の種類 | turned |
| 定格電圧（III/3） | 400 V |
| 規格・規制 | PC: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| 導体断面積 | 1.5 mm² ... 6 mm² |
| 接触キャリア材料 | PC |
| 接触面材質 | Ag |
| 挿入/離脱サイクル | ≥ 500 |
| 接続断面積AWG | 16 ... 10 |
| 周囲温度（動作） | -40 °C ... 125 °C (including heating up of contacts) |
| 標準に準拠した接続 | IEC / EN |
| ポジションあたりの接続数 | 1 |
| 構造および試験規制 | DIN VDE 0627/86 |
| UL 94準拠の難燃性評価 | V0 |
| 個々の電線の被覆剥き長さ | 9 mm (2,5 mm² ... 6,0 mm²) |
製品説明
Contact insert, number of poles: 3+PE, size: D7, number of connections per pole: 1, Female, Crimped connection, 400 V, 40 A, 1.5 mm² ... 6 mm², Application: Power
