HC-Q07-I-CT-M

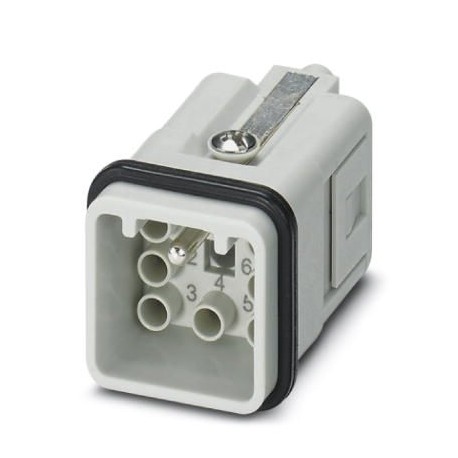

HC-Q07-I-CT-M 1418624 PHOENIX CONTACT Contact insert
$0.00米ドル
3754 在庫あり
主な仕様
GTIN:4055626249377
注文キー:1418624
カタログページ:Page 503 (C-2-2017)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626249377 |
| 注文キー | 1418624 |
| カタログページ | Page 503 (C-2-2017) |
| 梱包単位 | 1 pc |
| 原産国 | CN (China) |
| 関税番号 | 85389099 |
| （主要商業データ） | Contact insert including IP67 sealing screw. |
| 注記（主要商業データ） | For HC-D7 housing, crimp contacts CK1,6-ED (crimp contacts not included in scope of supply) |
| 規模（主要商業データ） | D7 |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| （電気的特性） | IEC 60352 |
| 定格電流（材料データ） | 10 A |
| 接続（主要商業データ） | Four different coding options to prevent mismatching. |
| シール材質（周囲条件） | NBR |
| 定格サージ電圧（材料データ） | 6 kV |
| 1個あたりの重量（梱包を除く） | 16.000 g |
| 接触材料（周囲条件） | Copper alloy |
| 定格電圧（III/3）（材料データ） | 400 V |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 接続方法（主要商用データ） | Crimp connection |
| 連絡先番号（主要商業データ） | 1 - 7 |
| 周囲温度（動作）（一般） | -40 °C ... 125 °C (including heating up of contacts) |
| 汚染度（主要商業データ） | 3 |
| ポジション数（主要商業データ） | 7+PE |
| 過電圧カテゴリー（主要商業データ） | III |
| 組み立て説明書（主要商業データ） | To ensure correct use, installation in housing with IP54 protection or better is required |
| 導体断面積（主要商用データ） | 0.14 mm² ... 2.5 mm² |
| 接触キャリア材料（周囲条件） | PC |
| 接触面材質（周囲条件） | Ag (alternatively Au) |
| 挿入/撤回サイクル（主要商業データ） | ≥ 500 |
| 接続断面積AWG（主要商用データ） | 26 ... 14 |
| ポジションごとの接続数（主要商業データ） | 1 |
| 個々の電線の被覆剥ぎ長さ（主要商業データ） | 8 mm |
| 構造および試験規則（電気特性） | DIN VDE 0627/86 |
| UL 94（電気特性）に準拠した難燃性評価 | V0 |
製品説明
Contact insert, number of poles: 7+PE, size: D7, number of connections per pole: 1, Male, Crimped connection, 400 V, 12 A, 0.14 mm² ... 2.5 mm²
