HC-STA-B24PT-BWSC-LS-M32-ELCAL

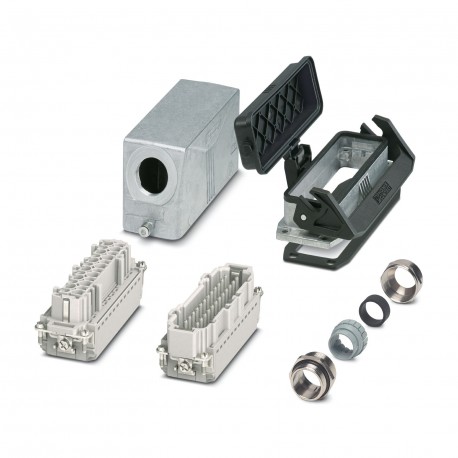

HC-STA-B24PT-BWSC-LS-M32-ELCAL 1416358 PHOENIX CONTACT Connector set
$0.00米ドル
3644 在庫あり
主な仕様
:0.14 mm² ... 2.5 mm² (with ferrule)
タイプ:B24
幅:53 mm
身長:90.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 0.14 mm² ... 2.5 mm² (with ferrule) | |
| タイプ | B24 |
| 幅 | 53 mm |
| 身長 | 90.5 mm |
| 長さ | 140.5 mm |
| シリーズ | HC-B |
| 応用 | Standard |
| 住宅タイプ | Complete housing |
| ロックタイプ | Latch |
| 製品タイプ | Connector set |
| シールプレゼント | yes |
| 組み立てノート | Coding also using the CP-HC (1686478) coding profiles. HC-B6../ HC-B10..for two coding profiles. HC-B16../ HC-B24..for four coding profiles. |
| 穴径 | 4.5 mm |
| 取り付けタイプ | Screw mounting |
| 定格電流 | 16 A |
| 衝撃強度 | IK08 |
| 記事の改訂 | 03 |
| 接触材料 | Copper alloy |
| マテリアルハウジング | Die-cast aluminum, saltwater-resistant |
| 保護カバー | yes |
| 剥ぎ取り長さ | 8 mm ... 10 mm |
| 接続方法 | Push-in connection |
| 接続プロファイル | 24+PE |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 24 |
| 定格サージ電圧 | 6 kV |
| 保護の程度 | IP66 |
| ケーブル出口の数 | 1 |
| 過電圧カテゴリー | III |
| 接続技術 | Push-in connection |
| 定格電圧（III/3） | 500 V |
| ロックラッチ材質 | PA |
| 導体断面積 | 0.14 mm² ... 2.5 mm² (with ferrule) |
| ケーブル外径 | 15 mm ... 21 mm |
| 接触キャリア材料 | PC |
| 接触面材質 | Ag |
| 素材 保護カバー | PA |
| シール材 フラットガスケット | NBR |
| 挿入/離脱サイクル | ≥ 500 |
| 接続断面積AWG | 26 ... 14 |
| シール材 プロファイルガスケット | NBR |
| 組み立てカットアウトの幅 | 35 mm |
| ドリル穴距離、垂直 | 32 mm |
| アセンブリカットアウトの長さ | 113 mm |
| 周囲温度（動作） | -40 °C ... 100 °C |
| ドリル穴距離、水平 | 130 mm |
| UL 94準拠の難燃性評価 | V0 |
製品説明
Plug-in connector set, number of poles: 24, material: Die-cast aluminum, seawater resistant, connection type: Push-in connection, connection section: AWG 26- 14
